Using Curved Surface Transformation

1. 곡면을 사용하여 변형하려는 모양을 선택하십시오.



   참고 유효한 모양에는 선 개체, 곡면 및 다각형 메쉬가 있습니다. 압출 또는 회전된 솔리드는 지원되지 않습니다. 다중 선택은 지원되지 않으므로 곡면 변환을 적용하기 전에 모든 관련 shapes/parts를 single part 내부로 이동하십시오. (Root part느 지원되지 않습니다.)

2. Toolbox > Modify > Surface > Transform: Preparation... (Plugins list에서)를 선택합니다. Transform: Preparation dialog box가 열립니다.



   Transform: Preparation

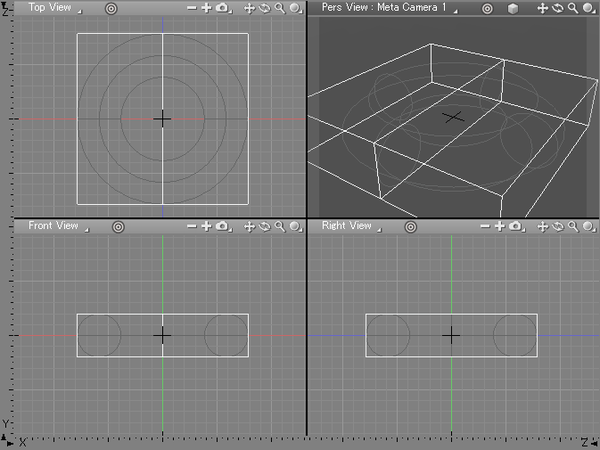

   여기에서 돌출 방향(direction to extrude)과 열린 선 분할(open line divisions)을 지정할 수 있습니다.

   더 보기 Transform: Preparation Dialog Box
   참고 Transform(변환) : Preparation은 Tools menu 또는 Figure Window의 contextual menu의 Modify submenu에서 선택할 수도 있습니다.

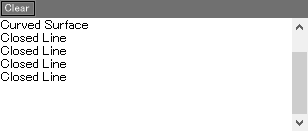

3. 변형 표면(transformation surface)이 자동으로 생성되고 변형 준비가 완료됩니다. 준비하는 동안 Shade3D Message Window에는 순서대로 처리되는 모양과 부품의 이름이 표시됩니다.

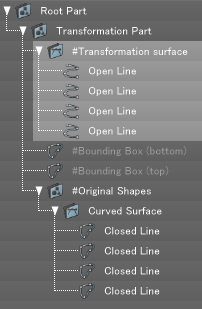

   이 변형 표면(transformation surface)(압출된 사각형에서 변환된 모양의 측면에 해당하는 열린선 객체)이 변형에 사용됩니다.

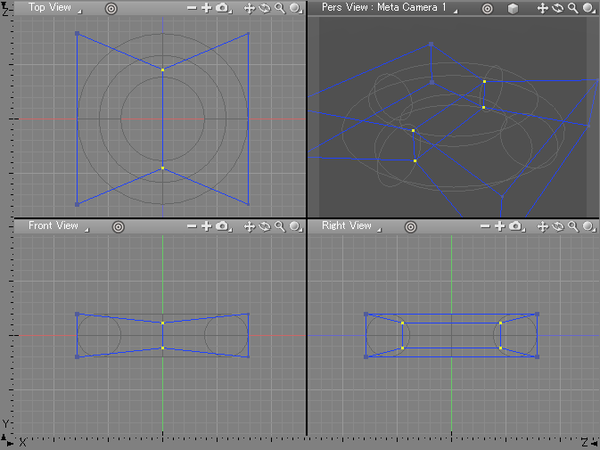

4. 필요에 따라 변형 표면(transformation surface)을 편집하십시오. 접선 핸들(tangent handles)을 포함하여 선을 선택한 방향과 측면으로 자유롭게 편집할 수 있습니다.



   참고 변형 표면에 점을 추가하거나 제거할 수 없으므로 Open Lines Division(열린선 나누기)에 적절한 숫자를 선택하십시오.

5. 변 형 표면 편집을 마치면 변형(transformation)을 적용할 수 있습니다. 변형 표면(또는 변형 표면을 구성하는 line objects)을 선택한 상태에서 Toolbox > Modify > Transform : Execution을 선택하여 변형 프로세스를 시작합니다.



   참고 Transform(변형) : Execution(실행)은 Tools menu 또는 Figure Window contextual menu의 Modify submenu에서 선택할 수도 있습니다.

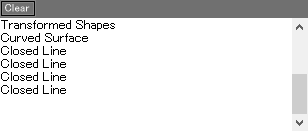

   변환하는 동안 Shade3D Message Window에는 순서대로 처리되는 모양과 부품의 이름이 표시됩니다.


   Messages




6. 변형 표면의 편집 및 변형은 여러 번 반복할 수 있습니다. 변형(Transform)을 수행할 때마다 새로운 변형 모양이 생성됩니다.

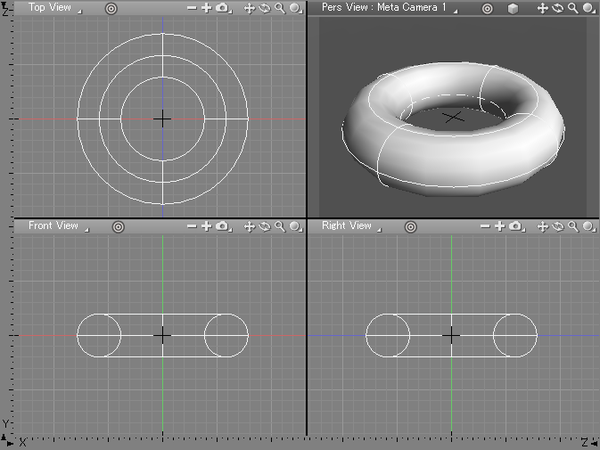

   Before transformation (변형 전)

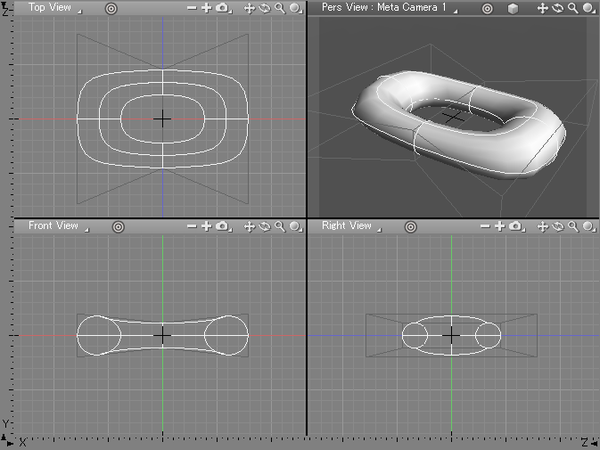

   After transformation (with the pre-transformation shape hidden) 변형 후 (사전 변환 형태가 숨겨진 상태)

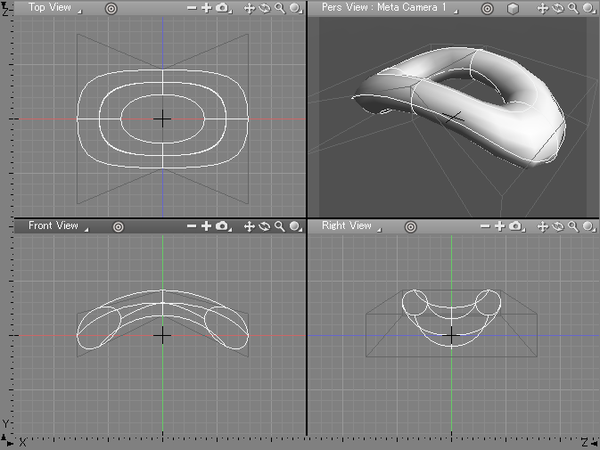

   두 번째 변환 후 Browser가 적용되었습니다. 마지막 변환 항목이 맨 위에 나타납니다.


참고  곡면 변형을 완료하면 Transformation Part(변형 부분)에서 변형된 모양을 가져올 수 있습니다. 또는, 기존의 변형 전 모양으로 돌아가려면 Original Shapes part(원본 모양 부분)에서 원래 모양을 가져온 다음 Transformation Part(변형 부분)을 삭제하십시오.
