Spiral Line Reference

Spiral Line Dialog Box

Spiral Line

Radius Input Pop-up Menu

반지름(radius)을 지정하는 데 사용되는 방법을 선택할 수 있습니다.
숫자 옵션(Numeric option)을 선택한 경우 다른 옵션을 구성하고 OK를 클릭하십시오. 다른 Spiral Line(나선형 선) 대화 상자가 열립니다.

Spiral Line

반지름 (시작 및 끝)/radius (start 및 end)을 입력하고 OK 버튼을 클릭합니다.
마우스 끌기 옵션(Mouse drag option)을 선택한 경우 다른 옵션을 구성하고 OK 버튼을 클릭하십시오. Figure Window Viewport 내에서 드래그하여 반경을 지정하십시오.

Segment Method Pop-up Menu

이 메뉴를 사용하면 선 모양을 나누는 방법으로 등분(Equal Segmentation) 또는 베지어(Bezier)의 두 가지 옵션 중에서 선택할 수 있습니다.

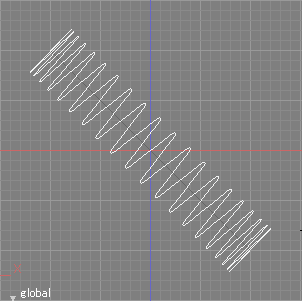

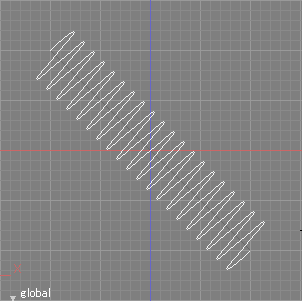

(위 : Equal Segmentation(등분), 아래 : Bezier)

Number of Full Rotations

생성 된 spiral(나선)의 회전 수를 지정할 수 있습니다.
이 값이 선택한 선의 segments 수보다 적으면 (segments 수가 앵커 포인트 수-1과 동일) 경고 대화 상자(warning dialog)가 나타나고 나선(spiral)이 생성되지 않습니다.

Spiral Line

Points Per Rotation

회전당 나선형 선의 제어점(control points) 수를 지정합니다.

Starting Angle

선택한 Line object의 시작점을 기준으로 각도를도 단위로 지정합니다.

Reverse Checkbox

이 옵션을 선택하면 방향이 반전된 spiral이 그려집니다.
