Adobe Illustrator (AI) Export

AI Exporter는 Shade3D 파일을 Adobe Illustrator 파일 형식으로 내보내는 플러그인 인 Adobe Illustrator Exporter의 짧은 이름입니다. Adobe Illustrator로 내보내서 3차원 Shade3D 장면을 사용하여 2차원 작품을 만들 수 있습니다. AI 파일 형식은 Adobe Illustrator 5.5 이상에서 가져올 수 있습니다.

Usage

  1. 기 본 메뉴에서 select File > Export > Adobe Illustrator를 선택하여 Export dialog box(내보내기 대화 상자)를 열고 AI export 설정을 지정하십시오. 내보내기 설정에 대한 자세한 내용은 아래 reference section(참조 섹션)을 참조하십시오.

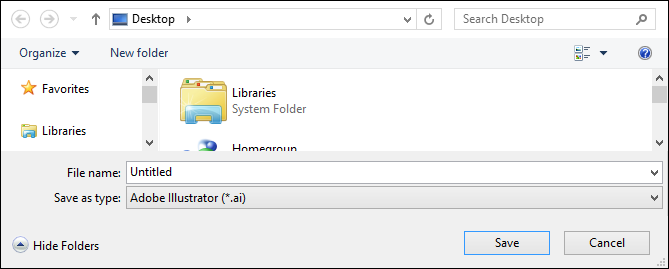

  2. OK를 클릭하면 Save dialog box(저장 대화 상자)가 나타납니다. 파일 이름을 입력하고 저장을 클릭하십시오.
  3. 지정된 설정으로 Adobe Illustrator 형식으로 내보내려면 OK를 클릭하십시오.

Reference

Output Mode
3D 장면 내보내기 모드(mode of exporting)를 선택하십시오.:
Pers
Perspective view(투시도)에서 장면을 출력합니다.
Side
Y-Z 좌표 coordinate plane(평면의 투영)에서 장면을 출력합니다. 위 : X-Z 좌표 coordinate plane(평면의 투영)에서 장면을 출력합니다.
Front
X-Y 좌표 coordinate plane(평면의 투영)에서 장면을 출력합니다.
Paper Size
Adobe Illustrator에서 사용할 용지 크기를 지정하십시오.
Orientation
세로 또는 가로 방향 (Portrait 또는 Landscape orientation)을 선택하십시오.
Output Size
내보낸 데이터의 크기를 지정하십시오.
Absolute
Shade3D의 1mm는 Adobe Illustrator에서 1mm로 내보내집니다.
Width
Object는 용지 너비에 맞는 크기로 내보내집니다.
Height
Object는 용지 높이에 맞는 크기로 내보내집니다.
1cm
Shade3D의 1cm는 Adobe Illustrator에서 1mm로 내보내집니다.
10cm
Shade3D의 10cm는 Adobe Illustrator에서 1mm로 내보내집니다.
1m
Shade3D의 1 미터는 Adobe Illustrator에서 1 밀리미터로 내보내집니다.
100m
Shade3D의 100 미터는 Adobe Illustrator에서 1 밀리미터로 내보내집니다.
Line Size
내보낼 때 선의 포인트 크기를 지정하십시오.
Layers
"On" 을 선택하여 각 object part을 별도의 레이어로 내보냅니다. Part names(부품 이름)은 레이어 이름을 지정하는 데 사용됩니다. (최대 64 개의 레이어가 있습니다.) 전체 장면을 단일 레이어로 내보내려면 선택합니다.
