Modifying Parameters After Editing NURBS Surfaces

일부 CAD 편집 도구를 사용하면 도구를 사용하여 NURBS 표면을 편집 한 후에도 매개 변수를 수정할 수 있습니다. 이러한 도구는 Fillet, Chamfer, Make Shell 및 Add Thickness입니다.

주의 Fillet, Chamfer, Make Shell 또는 Add Thickness로 편집하여 고정되지 않은 (지오메트리로 변환된) 표면만 수정할 수 있습니다.

Basic	Standard	Professional
-	-	O

Usage

1. Fillet, Chamfer, Make Shell 또는 Add Thickness로 이미 편집한 NURBS 표면을 선택합니다. 여기서는 filleted edge가 있는 서피스를 선택합니다.

2. CAD 모드에서 도구 상자의 CAD 편집 도구에서 Fillet을 선택하십시오.

3. fillet이 적용된 모서리를 선택하십시오.

4. 크기 텍스트 상자를 편집할 수 있으므로 필렛 크기에 대한 새 값을 입력할 수 있습니다. 여기서 fillet을 500에서 300mm로 변경합니다.


5. Figure Window에는 새로 지정된 치수를 반영하도록 업데이트된 fillet이 표시됩니다.

Tool Parameters

Size

필렛의 크기입니다.

Fillet Type

Radius

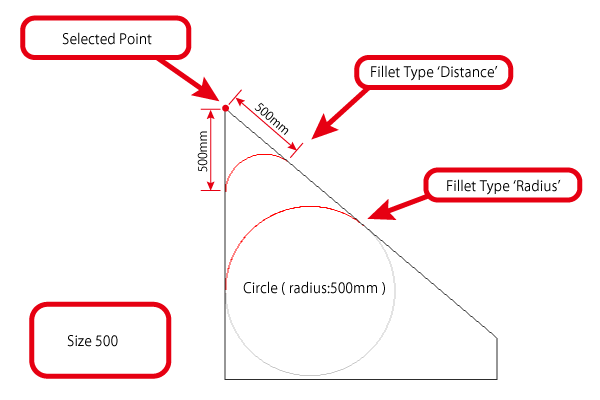

이 옵션은 곡선에 새겨진 원의 반지름을 사용하여 fillet의 크기를 지정합니다. (아래 그림 참조)

Distance

이 옵션은 선택한 모서리로부터의 거리를 사용하여 fillet이 시작되는 위치를 결정합니다.

Finalize Fillet

선택한 표면의 모든 fillets을 실제 형상으로 변환합니다. fillets은 더 이상 편집할 수 없습니다.

Remove Fillet

선택한 모서리에서 fillets을 제거합니다.

Apply

fillets 작성을 확인합니다.

Cancel

fillets 작성을 취소합니다.

참고 Shade3D Professional에서 사용 가능합니다.
