Merging Surfaces

표면 병합 도구를 사용하여 여러 NURBS 표면을 단일 표면으로 결합합니다.

Basic Standard Professional
- - O

Usage

  1. 여러 NURBS 표면을 선택하십시오.

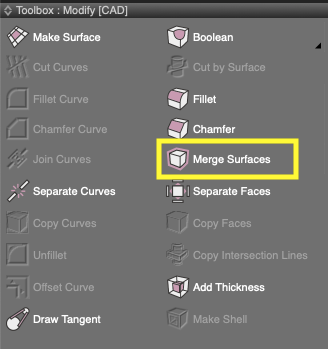

  2. CAD 모드에서 도구 상자의 CAD 작성 도구에서 Merge Surfaces을 선택하십시오.
  3. 선택한 표면이 단일 표면으로 병합됩니다. 이 효과는 Boolean Union operator를 사용하는 것과 유사합니다.

About the Created Solid

표면 병합을 사용하면 모든 면이 연결되어 단단해집니다. 교차 선 외부의 표면이 병합된 솔리드에서 제거됩니다.

결과 표면에 구멍이 있으면 열린 표면이 됩니다.

표면이 닫힌 경우 닫힌 표면이 됩니다.

참고 Shade3D Professional에서 사용 가능합니다.
