Cones

Cone tool를 사용하여 원뿔을 NURBS 표면으로 만듭니다.

Basic	Standard	Professional
-	-	O

Usage

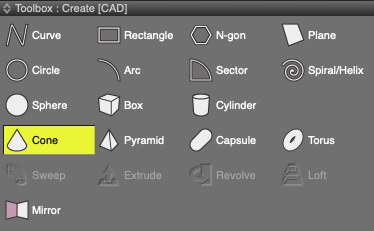

1. CAD Mode에서 도구 상자의 CAD 작성 도구에서 Cone을 선택하십시오.

2. Figure Window에서 끌어 밑면을 만듭니다. 드래그의 시작점이 중심점이 되고 드래그한 거리가 반지름이 됩니다.

3. 수직 뷰포트(perpendicular viewport)를 드래그하여 높이를 지정하십시오.


Tool Parameters

Reference Plane

원뿔 작성을 위한 참조 평면으로 사용할 XZ, YZ 또는 XY 평면을 선택하십시오.

마우스를 사용할 때 초기 드래그에 사용된 평면이 참조 평면이 됩니다.

Center

원뿔면의 중심 XYZ 좌표.

Radius

원뿔면의 반지름입니다.

Height

원뿔의 높이입니다.

Apply

원뿔 생성을 확인합니다.

Show Dimensions

객체를 생성할 때 해당 치수는 Figure Window에 표시됩니다.

참고 Shade3D Professional에서 사용 가능합니다.
