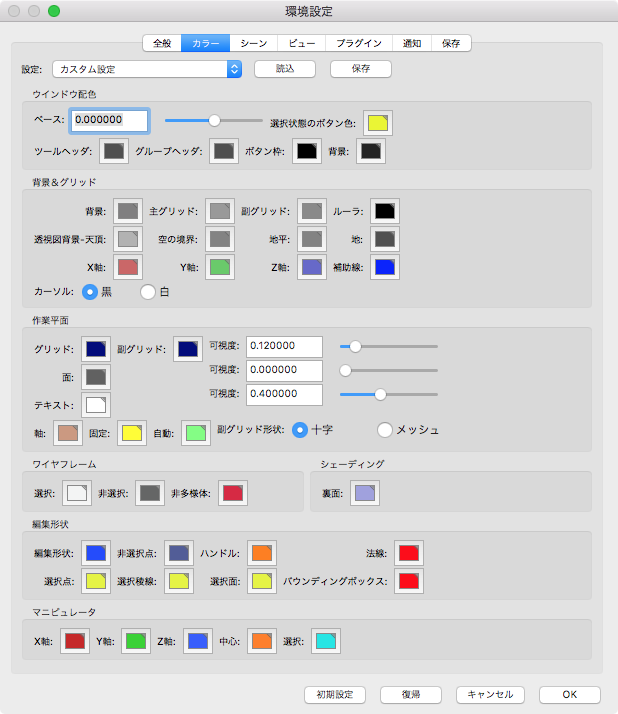

「カラー」タブ

図形ウインドウの各アイテムの色を表示、設定します。それぞれの色は、表示されている項目以外にも連動されており、カラーの変更がトータルに反映されるようになっています。

カラー設定は、「設定」ポップアップメニューに登録、またはカラー設定ファイルとして保存することができます。

「設定」ポップアップメニュー

現在の「カラー」タブのカラー設定を登録したり、カラー設定を切り替えることができます。

「登録」

現在の「カラー」タブのカラー設定を名前を付けて登録します。登録した環境カラー設定は、ポップアップメニューに表示されます。以降は、ポップアップメニューから選択することで、いつでもカラー設定を切り替えることができます。

「名称変更」

現在のカラー設定の名前を変更します。

「削除」

現在のカラー設定を削除します。

「読込」ボタン

保存されたカラー設定ファイル（.shdpre）を読み込みます。

「保存」ボタン

現在の「カラー」タブのカラー設定をファイル（.shdpre）として保存します。

「ウインドウ配色」グループ

Shade3Dの各ウインドウのインターフェイスの色を設定します。

「ベース」スライダ、テキストボックス

コマンドの背景の濃度を設定します。

「選択状態のボタン色」カラーボックス

「ツールボックス」や「コントロールバー」などのボタンの選択状態の色を設定します。

「ツールヘッダ」カラーボックス

「ツールボックス」や「統合パレット」などのツールヘッダ（ウインドウのタイトル部分）の背景色を設定します。

「グループヘッダ」カラーボックス

「ツールボックス」や「統合パレット」内などにあるグループヘッダ（グループのタイトル部分）の背景色を設定します。

「ボタン枠」カラーボックス

「ツールボックス」や「コントロールバー」などのボタンの枠色を設定します。

「背景」カラーボックス

Shade3D自身のウインドウの背景色を設定します。ウインドウ間の境界などに反映されます。

「背景＆グリッド」グループ

図形ウインドウのインターフェイスの色を設定します。

「背景」カラーボックス

図形ウインドウの背景色を設定します。

「主グリッド」カラーボックス

主グリッドの表示色を設定します。

「副グリッド」カラーボックス

副グリッドの表示色を設定します。副グリッドは主グリッドを5分割した大きさです。

「ルーラ」カラーボックス

ルーラの表示色を設定します。

「透視図背景-天頂」カラーボックス

透視図の背景色で、天頂の色を設定します。

「空の境界」チェックボックス

透視図の背景色で、地平線の少し上の空の色を設定します。

「地平」カラーボックス

透視図の背景色で、地平線の少し下の地面の色を設定します。

「地」カラーボックス

透視図の背景色で、地面の色を設定します。

「X軸」カラーボックス

図形ウインドウ上のX軸の原点座標の表示色を設定します。

「Y軸」カラーボックス

図形ウインドウ上のY軸の原点座標の表示色を設定します。

「Z軸」カラーボックス

図形ウインドウ上のZ軸の原点座標の表示色を設定します。

「補助線」カラーボックス

図形ウインドウ上の補助線の表示色を設定します。

「カーソル」ラジオボタン

3次元カーソルの表示色を設定します。「黒」「白」の各ラジオボタンから選択します。

「作業平面」グループ

作業平面と作業平面コントローラーの表示色を設定します。

「グリッド」カラーボックス

作業平面の主グリッドの表示色を設定します。

「副グリッド」カラーボックス

作業平面の副グリッドの表示色を設定します。

「可視度」スライダ、テキストボックス

主グリッド、副グリッドの可視度を設定します。

「面」カラーボックス

作業平面の面の表示色を設定します。

「可視度」スライダ、テキストボックス

面の可視度を設定します。

「軸」カラーボックス

作業平面の中心軸の表示色を設定します。

「固定」カラーボックス

固定モードでの面の表示色を設定します。

「自動」カラーボックス

自動モードでの面の表示色を設定します。

「副グリッド形状」チェックボックス

副グリッドの形状を設定します。「十字」「メッシュ」の各ラジオボタンから選択します。

「ワイヤフレーム」グループ

カレントモード時の、図形ウインドウ上での形状の表示色を設定します。

「選択」カラーボックス

選択している形状のワイヤフレームの表示色を設定します。

「非選択」カラーボックス

選択されていない形状のワイヤフレームの表示色を設定します。

「非多様体」カラーボックス

非多様体のワイヤフレームの表示色を設定します。

「シェーディング」グループ

シェーディング表示での形状の表示色を設定します。

「裏面」カラーボックス

形状の裏面の表示色を設定します。

「編集形状」グループ

形状編集モード時の、図形ウインドウ上での形状の表示色を設定します。

「編集形状」カラーボックス

形状編集モードでの、選択されている（編集対象になっている）形状のワイヤフレームの表示色を設定します。

「非選択点」カラーボックス

形状編集モードでの、選択されていない点の表示色を設定します。

「選択点」カラーボックス

形状編集モードでの、選択されている点の表示色を設定します。

「選択稜線」カラーボックス

形状編集モードでの、選択されている稜線の表示色を設定します。

「選択面」カラーボックス

形状編集モードでの、選択されている面の表示色を設定します。

「ハンドル」カラーボックス

形状編集モードでの、接線ハンドルの表示色を設定します。

「法線」カラーボックス

形状編集モードで、法線を表示しているときの、法線の表示色を設定します。

「バウンディングボックス」カラーボックス

形状編集モードで、選択している形状のバウンディングボックスの表示色を設定します。

「マニピュレータ」グループ

マニピュレータの各インターフェイスの色を設定します。

「X軸」カラーボックス

マニピュレータのX軸の色を設定します。

「Y軸」カラーボックス

マニピュレータのY軸の色を設定します。

「Z軸」カラーボックス

マニピュレータのZ軸の色を設定します。

「中心」カラーボックス

マニピュレータの中心の色を設定します。

「選択」カラーボックス

マニピュレータの各インターフェイスを選択しているときの色を設定します。
