螺旋リファレンス

●「螺旋」ダイアログボックス

螺旋

「半径指定方法」ポップアップメニュー

半径の指定方法を選択します。
「数値入力」を選択した場合、各種設定をして「OK」ボタンをクリックした後、「螺旋」ダイアログボックスが表示されます。

螺旋

螺旋の半径（始点、終点）を入力して「OK」ボタンをクリックします。
「マウスドラッグ」を選択した場合、各種設定をして「OK」ボタンをクリックした後、図形ウインドウ上でドラッグして螺旋の半径を決定します。

「選択した線形状の分割方法」ポップアップメニュー

線形状の分割方法を「等分割」／「ベジェパラメタ」の２つから選択します。

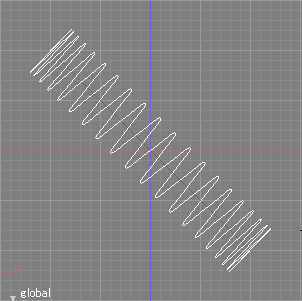

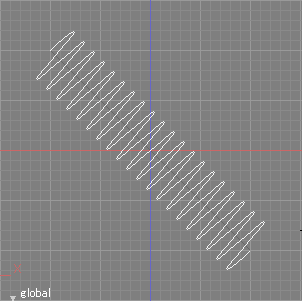

（上：等分割、下：ベジェパラメタ、をそれぞれ選択）

「全回転数」テキストボックス

生成する螺旋の回転の数を設定します。
選択した線形状のアンカーポイント間の線分の数（アンカーポイント数-1）よりも小さい値を設定すると、後に警告ダイアログボックスが表示され、螺旋は生成されません。

Shade 3D ver.15

「１回転あたりの点の数」テキストボックス

１回転あたりの点の数を設定します。

「開始角度」テキストボックス

選択した線形状の始点の位置に対する角度を設定します。

「逆回転」チェックボックス

オンにすると、螺旋の回転が逆周りになります。
