RoomPlannerの使用方法

ここでは、下図のような1LDKの間取り図を作成することで、RoomPlannerの使用方法を説明します。

●「RoomPlanner」の起動

Shade3Dを起動し、「表示」メニューから「RoomPlanner」を選択します。
RoomPlannerパレットが表示されます。

RoomPlanner
パレット上の「基本設定...」ボタンを押すと「RoomPlannerの基本設定」ダイアログボックスが表示されますので、最初に敷地面積と建物面積を設定します。RoomPlannerでは、「RoomPlannerの基本設定」ダイアログボックスで設定される敷地のことを「HomeBase」と呼びます。
基本設定で設定する敷地面積は建築面積より大きく設定します。「畳のカスタム設定」には1畳分の畳のサイズを任意に入力しておくことができます。また、方位の設定では、建物の向きを角度で入力して決定することができます。

参照各設定の詳細については、後述のリファレンスを参照してください。
基本設定を行い、「OK」ボタンを押すと、上面図に敷地面積と建築面積を表わすエリアが表示されます。RoomPlannerでの間取り図の設計は、すべて上面図で行います。

（上面図に敷地が設定されます）

注意敷地のエリア以外では部屋を作成することはできません。

●部屋の作成

「RoomPlanner」パレットから「部屋の作成」ボタンを選択し、上面図で部屋を設計します。

RoomPlanner
上面図のHomeBaseエリア内でマウスをドラッグして長方形を作成します。
部屋が作成され、「部屋の作成」ダイアログボックスが表示されます。

部屋の作成 - 9.1 畳

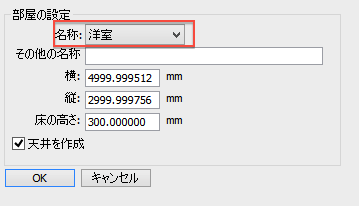

「部屋の設定」内の「名称」ポップアップメニューから作成した部屋の名称を選択し、部屋の大きさなどのパラメータを数値入力します。
部屋の大きさを変更する場合は、ブラウザで変更したい部屋を選択し、「RoomPlanner」パレットの「部屋の属性設定...」ボタンをクリックすると、先に設定した「部屋の作成」ダイアログボックスが現れ、部屋の大きさを数値入力で変更できます。

RoomPlanner

部屋の作成 - 8 畳

注意「RoomPlanner」を使用中は、Shade3Dの上面図内でのコントロールポイントを用いた操作はできません。

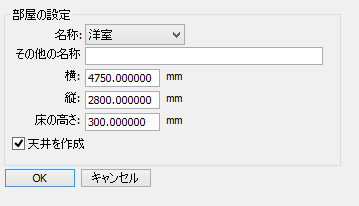

ここでは、「部屋の設定」内の「名称」コンテクストメニューで「洋室」を選び、８畳の部屋を作成するため、横を4750ｍｍ、縦を2800ｍｍに設定します。それ以外はデフォルトの値のままにしておきます。

重要適切な部屋の名称が「部屋の設定」内の「名称」ポップアップメニューになかった場合、「その他の名称」テキストボックスに任意の部屋の名前を直接入力して、部屋の名称を決めることができます。また、「その他の名称」テキストボックスに任意の名称が設定されていて、なおかつ「名称」ポップアップメニューでいずれかの部屋の名称を選択している場合は、「その他の名称」テキストボックスに設定された名称が「Home」パートに反映されます。
同様にもう１つ部屋を作成します。「部屋の作成」ボタンをクリックし、カーソルを上面図のHomeBase（敷地）内に移動させ、先ほど作成した洋室と隣接するように部屋を作成します。この部屋の大きさは、横2800ｍｍ、縦5900ｍｍに設定します。
「部屋の作成」ダイアログボックス「部屋の設定」内の「名称」ポップアップメニューから、「LD」を選択します。
部屋を作成したら、同様の方法を用いて玄関、トイレ、浴室、クローゼットなどを任意の位置に配置してみましょう。

●壁の除去

２つの部屋の間の壁を取り除き、二間つづきの部屋にします。「RoomPlanner」パレットから「壁の除去」を選択し、取り除きたい壁の開始位置にカーソルを合わせ、マウスを押したままドラッグします。

RoomPlanner
ここでは、「玄関」と「LD」の間の壁を除去します。「洋室」と「LD」の間の壁も同様の操作で壁を取り除いてみましょう。

重要壁の除去を取り消すには、ブラウザでHomeパートから処理を行う部屋を選択、または上面図で直接処理を行う部屋をマウスでクリックして、処理を行う部屋パートをアクティブにします。「RoomPlanner」パレットの「壁の属性...」ボタンをクリックし、「壁の除去」ダイアログボックスを表示させます。「壁の除去」ダイアログボックス内の除去する壁の「幅」に「0」を数値入力し、「OK」ボタンをクリックします。現バージョンでは、それ以外の手法を用いての取り消し操作は行えません。

●ドアの作成

次に玄関にドアを作成します。「RoomPlanner」パレットから「ドアの作成」を選択し、「玄関」、「トイレ」、「浴室」にドアを取り付けます。

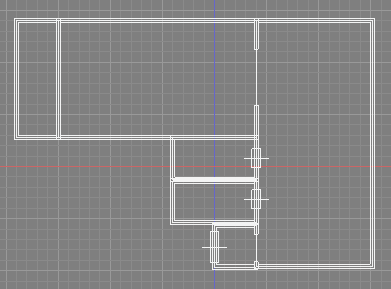

「玄関」のドアを取り付けたい壁面位置にカーソルを合わせ、マウスを押したままドラッグして「ドア」を作成します。同様の方法で、「トイレ」、「浴室」にもドアを作成できます。

RoomPlanner
作成したドアの大きさを変更する場合は、ブラウザでHomeパートから処理を行う部屋を選択、または上面図で直接処理を行う部屋をマウスでクリックして、処理を行う部屋パートをアクティブにします。「RoomPlanner」パレットの「ドアの属性設定...」ボタンをクリックし、「ドア」ダイアログボックスを表示させ、任意の数値を入力してドアの大きさを変更します。

ドア

ドア

注意「ドア」ダイアログボックスの「幅」に「0」を入力すると、作成したドアを削除することができます。それ以外の方法でドアを削除することはできません。

●立体化

ここまで上面図で設計して来たレイアウトは、透視図で確認しても2D（二次元平面）の描写でしか表示されません。

3D（立体形状）にするために、「RoomPlanner」パレットの「立体に変換」ボタンを押します。

RoomPlanner
現在の2D（二次元平面）のレイアウトが3D（三次元立体）形状に変換されます。

重要3D（三次元立体）形状に変換された後でも、「RoomPlanner」で部屋を追加することが可能です。一度「立体に変換」を行うと、ブラウザにはHomeパートの直下に3DHomeパートが生成されます。この3DHomeパートにより立体形状は表現されます。その後Homeパート（平面）を用いて行う追加変更は、3DHomeパートへ自動的に反映されます。

（透視図でシェーディング表示を行った画像）

●窓の作成

先ほど作成した間取り図に「窓」を作成します。
「RoomPlanner」パレットから「窓の作成」を選択し、窓を取り付けたい壁面位置にカーソルを合わせ、マウスを押したままドラッグすると「窓」が作成されます。

RoomPlanner

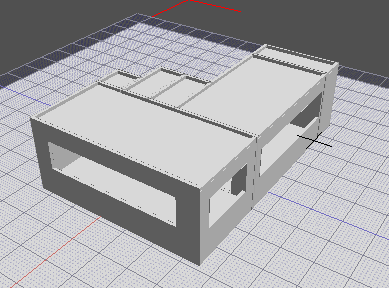

透視図では、3D形状の状態で窓が追加されています。

（透視図でシェーディング表示を行った画像）
作成した窓の大きさを変更する場合は、ブラウザでHomeパートから処理を行う部屋を選択、または上面図で直接部屋をマウスでクリックして、処理を行う部屋パートをアクティブにします。「RoomPlanner」パレットの「窓の属性設定...」ボタンをクリックし、「窓」ダイアログボックスを表示させ、任意の数値を入力して窓の大きさを変更します。

RoomPlanner

注意「窓」ダイアログボックスの「幅」に「0」を入力すると、作成した窓を削除することができます。それ以外の方法で窓を削除することはできません。

●「玄関」の床の高さ

一般に「玄関」は、家の出入り口である構造上、他の部屋より床の高さを低く設定します。RoomPlannerでは、「玄関」の属性設定にも、「床の高さ」はデフォルト値の300mmが適用されているため、300mmより低い任意の数値に直接入力で設定し直しておいてください。

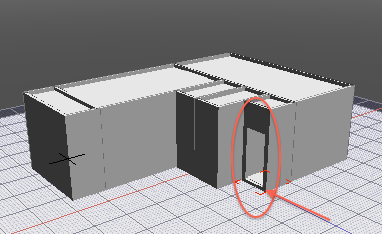

（床の高さを100ｍｍに設定した場合の「玄関）

●天井をはずす

すべての部屋の「天井を作成」チェックボックスをオフにしてみます。

ブラウザの「Home」パートでそれぞれの部屋を選択して、「RoomPlanner」パレットから「部屋の属性設定...」ボタンをクリックし、「部屋の作成」ダイアログボックスを表示させます。
「天井を作成」チェックボックスをオフにして「OK」ボタンをクリックします。

天井をはずすことで、設計した間取り図のレイアウトが細部まで3D（三次元立体）で確認できます。

●基本設定の変更

RoomPlanner で設計した間取り図を3DHomeパートに立体化したあとでも、基本設定の「壁の厚み」や「天井の高さ」を変更することができます。

「RoomPlanner」パレットの「基本設定...」ボタンを押し、「RoomPlannerの基本設定」ダイアログボックスを表示させます。
「建築プロパティ」に分類される「壁の厚み」と「天井の高さ」を数値入力して変更します。
ここでは、「壁の厚み」を300ｍｍに、「天井の高さ」を3500ｍｍに設定しています。

RoomPlanner

設定後のイメージ画像は下図のように変化します。
