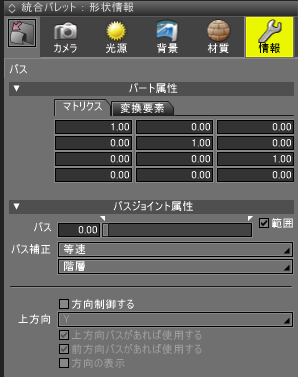

パスジョイントの情報

パスジョイントを選択したときに表示されます。

●「パート属性」グループ

「パート属性」の内容は、「ジョイントの情報」を参照してください。

●「パスジョイント属性」グループ

ジョイント値（「パス」）スライダ、テキストボックス

パスジョイントのジョイント値を設定します。スライドスライダの上部に付いている三角形のリミッタで、ジョイント値の範囲を設定することができます。

「パス補正」ポップアップメニュー

パスに沿った移動の移動モードを選択します。

等速

パスの始点から終点まで等速移動します。

コントロールポイント

パスのコントロールポイントの位置に依存した速度で移動します。

ジョイントポップアップメニュー

ジョイント値が影響する階層を設定します。

「階層」

ジョイント値の変更が下位階層、すなわちそのジョイントに含まれている形状、パートにのみ反映されます。

「フラット」

ジョイント値の変更が下位階層と弟階層に反映されます。

◆「方向制御」グループ

ProfessionalとStandardの場合のみ有効になる機能です。

「方向制御する」チェックボックス

オンにすると、方向制御の設定を有効にします。

「上方向」ポップアップメニュー

形状の方向をコントロールするために、進行方向（パスの接線方向）と平行になることのない座標軸を選択します。パス進行方向と重ならない座標軸と進行方向が平行になる場合には「自動ロール」を選択し、形状の動きに不具合が生じないよう補正します。

「上方向パスがあれば使用する」チェックボックス

オンにすると、方向パスの他にパスを作成した場合に2本の線形状を結ぶ線分が表示されます。

「前方向パスがあれば使用する」チェックボックス

オンにすると、方向パスと上方向パスの他にパスを作成した場合に2本の線形状を結ぶ線分が表示されます。

「方向の表示」チェックボックス

オンにすると、図形ウインドウ上に進行方向と選択している軸の方向を示す矢印を表示します。
