「水工」の選択と構造物の選択

1. 「種類」ポップアップメニューから「水工」を選択



2. 「構造物」は「マンホール」のみ実装されています。



3. 「確定」で「マンホール」の設定ウインドウを表示

対応構造物

「マンホール」



マンホール（部材）

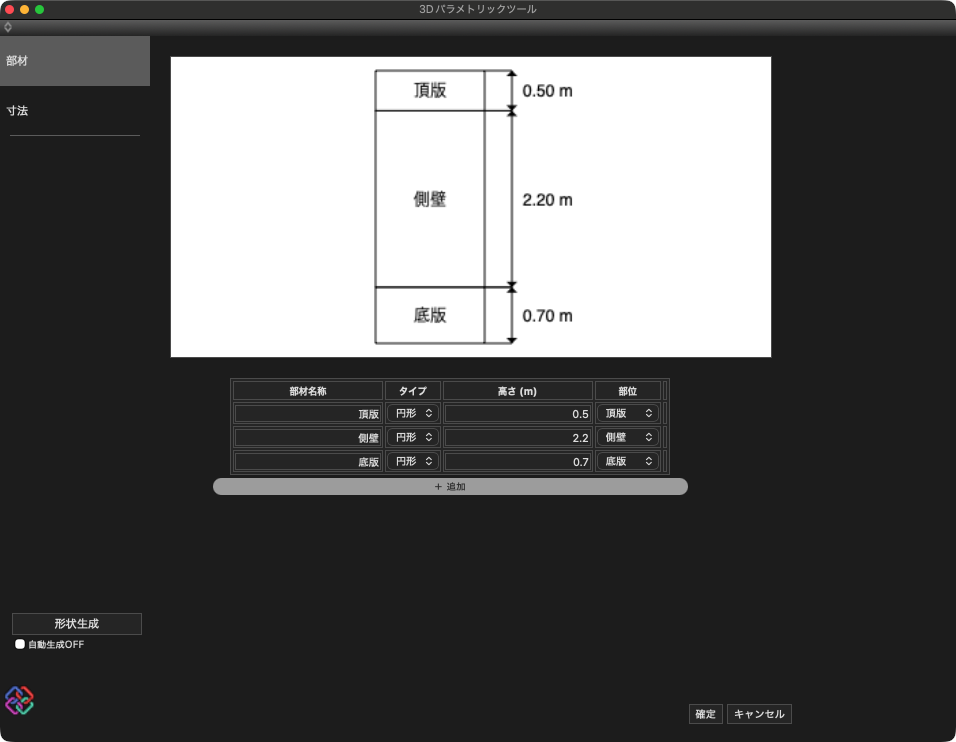

「部材名称」

項目のテキストボックスから各部材の名称を設定します。

設定した名称は「寸法」タブに反映されます。

「タイプ」

部材のタイプをポップアップメニューから選択します。「円形」、「矩形」から選択します。



「高さ（m）」

部材の高さを設定します。

「部位」

部位をポップアップメニューから選択します。「頂版」、「中床版」、「底版」、「側壁」から選択します。



「＋ 追加」

項目を追加します。

---

「形状生成」

現在の設定値で形状を作成します。

「自動生成OFF」チェックボックス

オンのとき、パラメータの変更による自動生成を行いません。

オフのとき、パラメータの変更時に自動生成を行います。

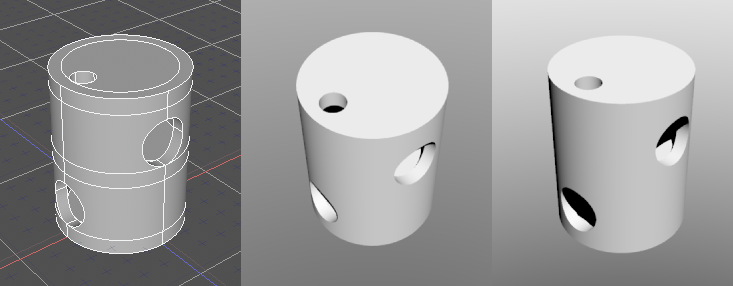

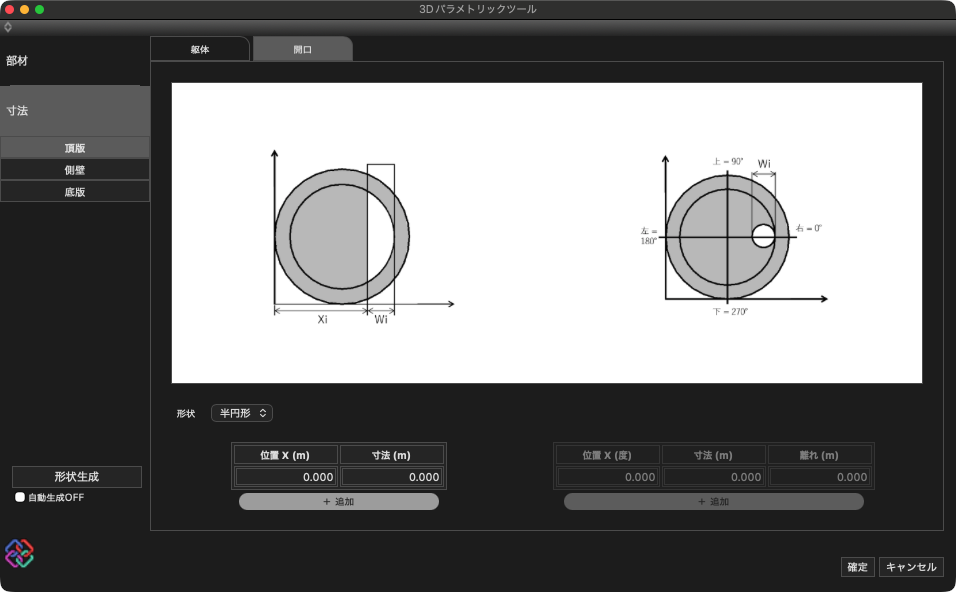

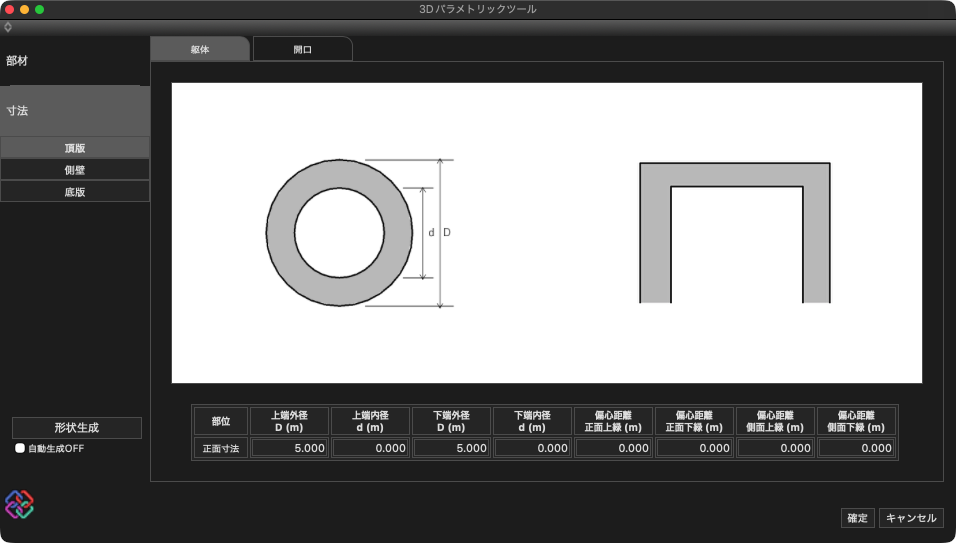

マンホール（サイズ・頂版 円）

躯体



開口

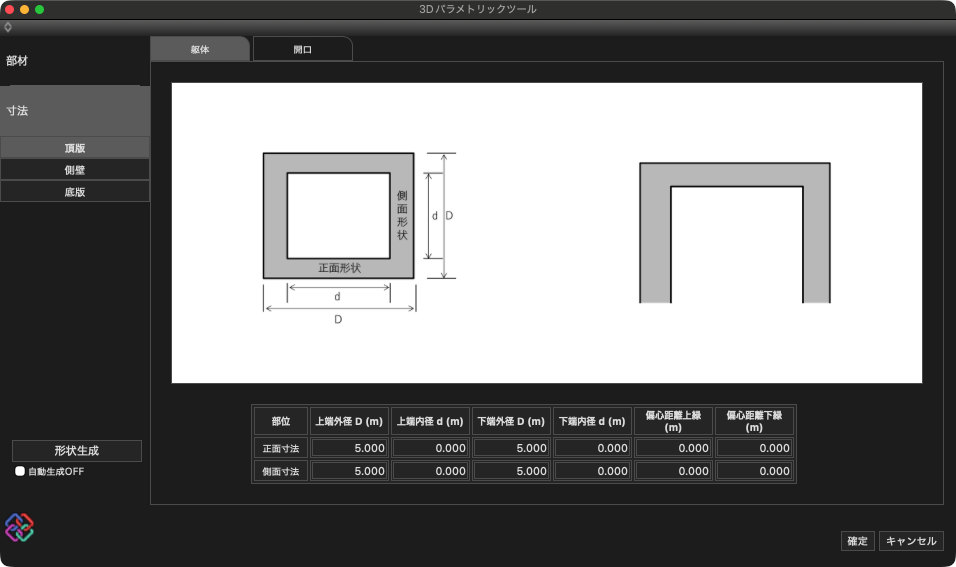

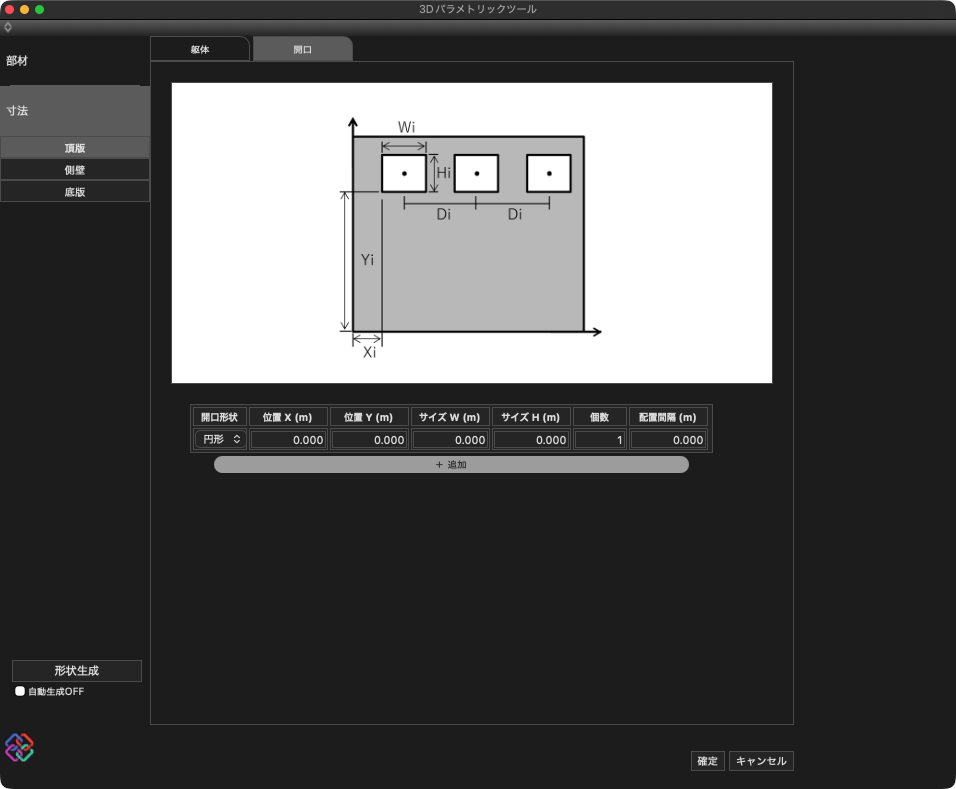

マンホール（サイズ・頂版 矩形）

躯体



開口

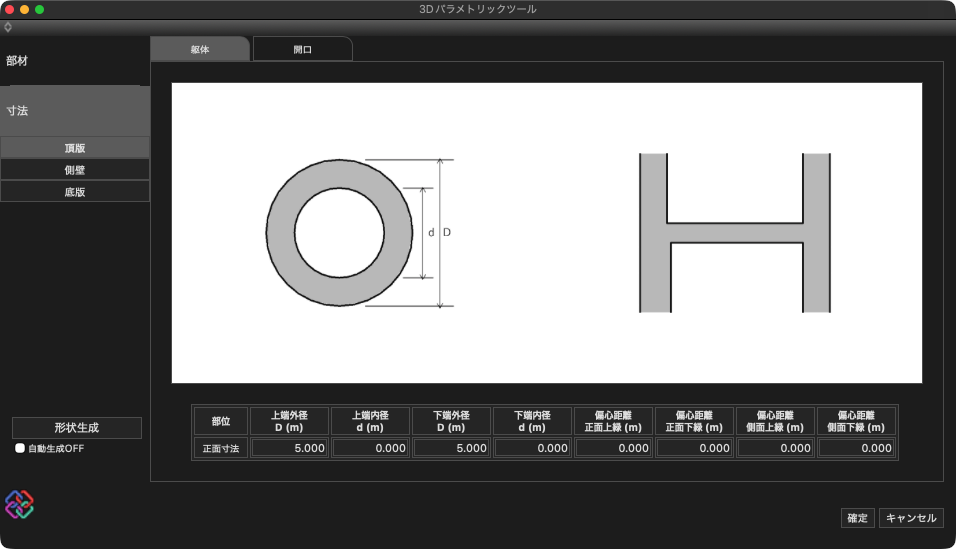

マンホール（サイズ・中床版 円）

躯体



開口

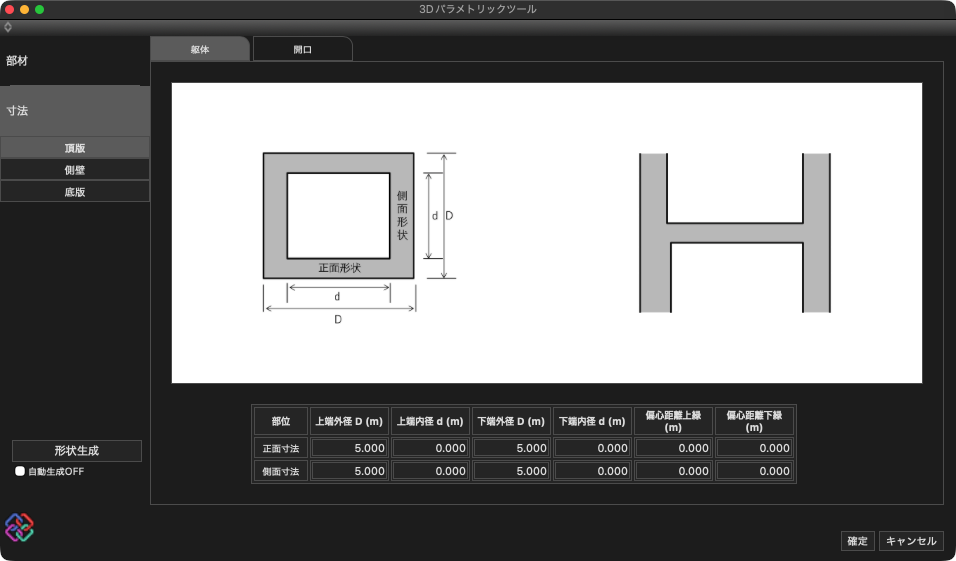

マンホール（サイズ・中床版 矩形）

躯体



開口

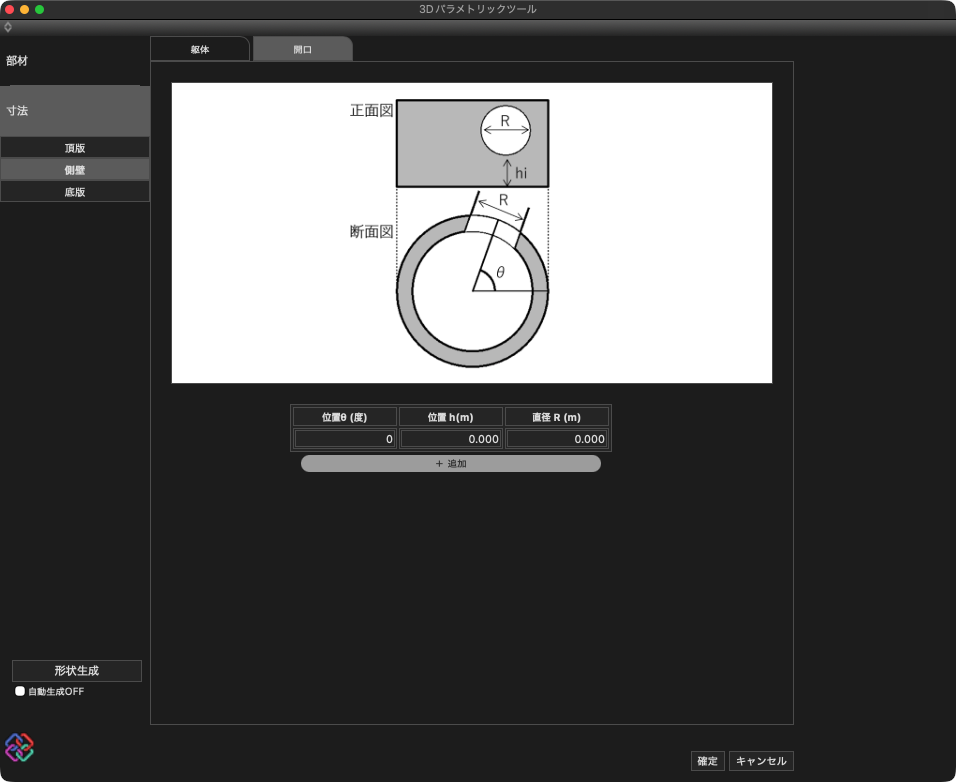

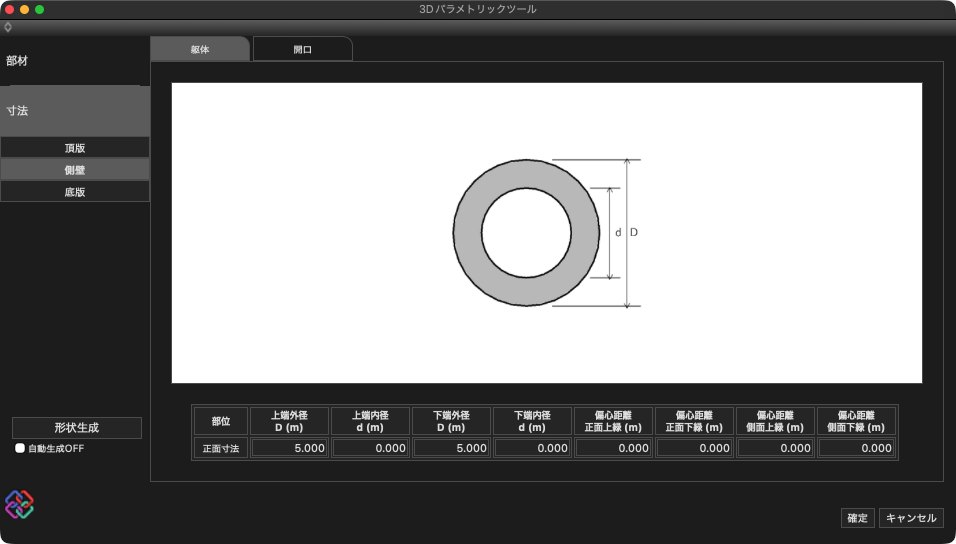

マンホール（サイズ・側壁 円）

躯体



開口

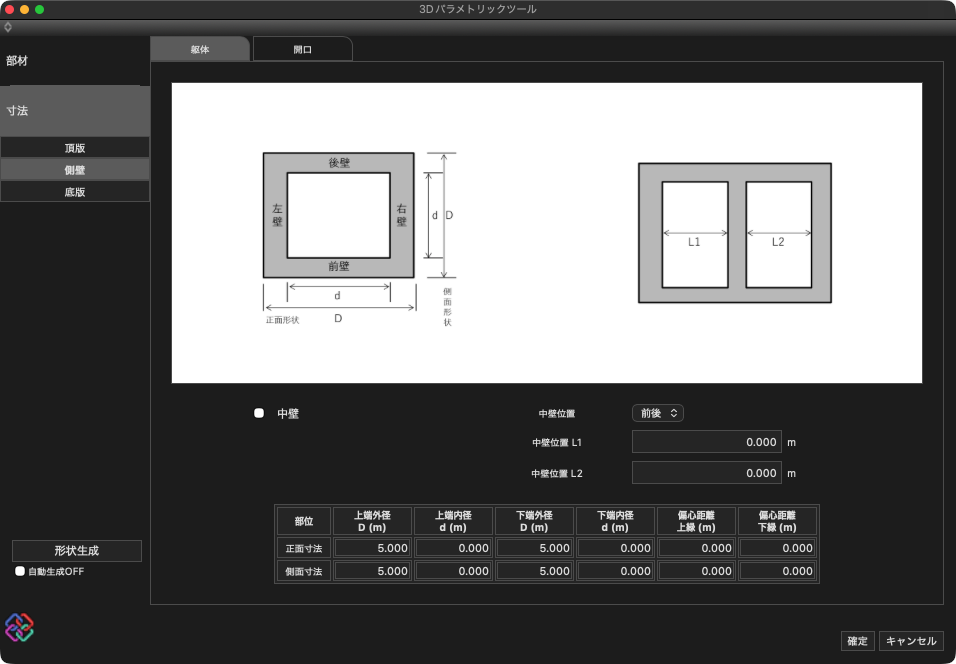

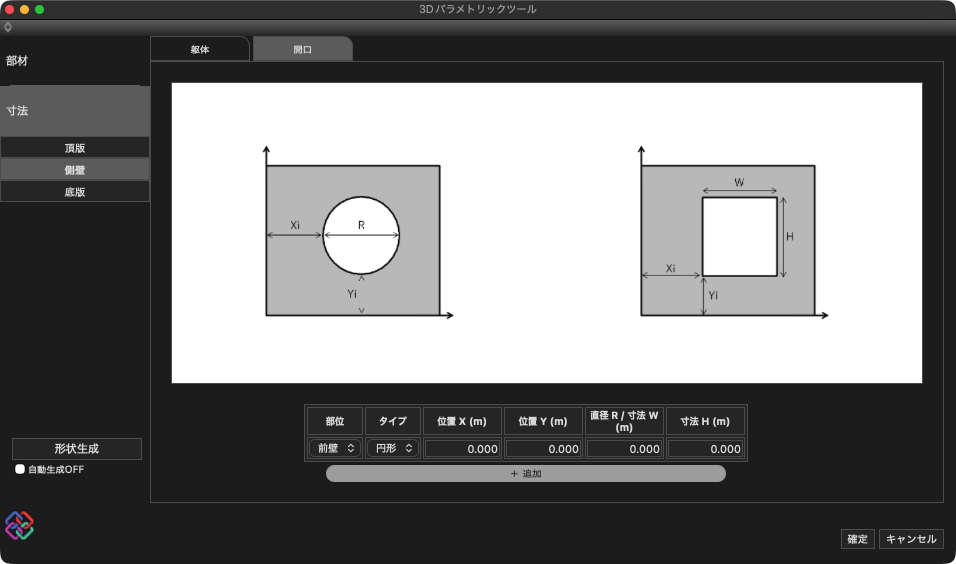

マンホール（サイズ・側壁 矩形）

躯体



開口



マンホール（サイズ・底版 円）

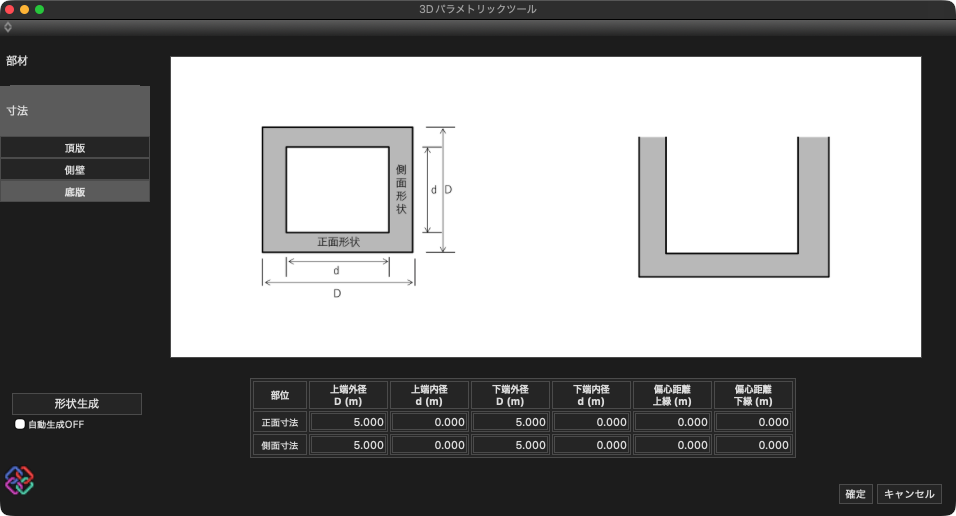

マンホール（サイズ・底版 矩形）
