対応構造物

橋梁下部工

橋脚	橋台

土工

BOXカルバート	門型カルバート	擁壁	U型擁壁

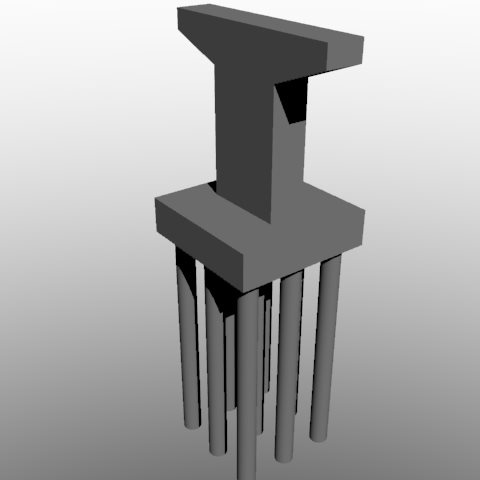

橋梁下部工 橋脚

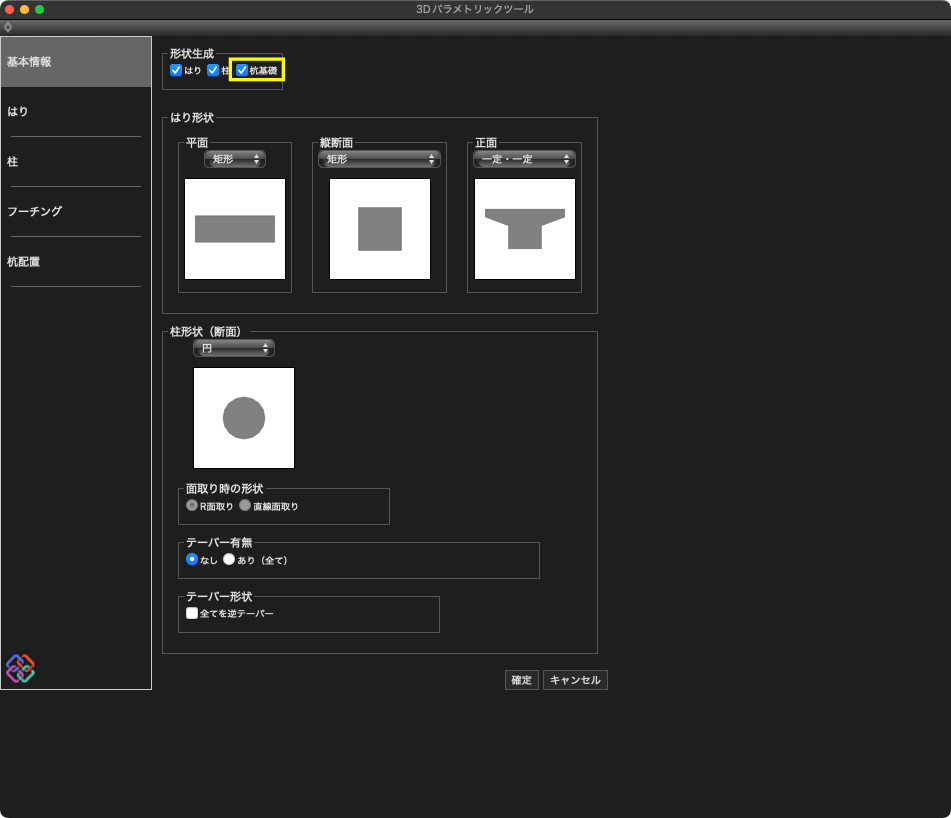

「基本情報」タブ

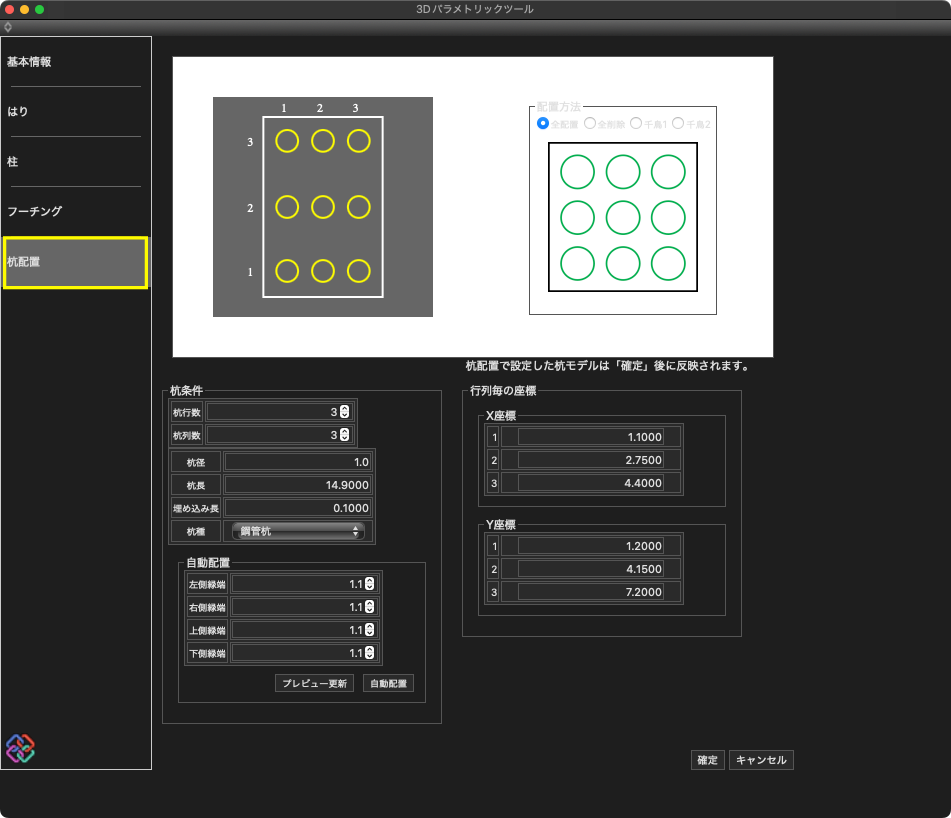

「杭配置」タブ

「基本情報」タブの「杭基礎」チェックボックスがオンのとき、表示されます。

「配置方法」グループ

配置される杭の設定を行います。設定は左のプレビューに表示されます。

⚪︎：杭の配置場所を示します。

＋：杭を配置しない場所を示します。

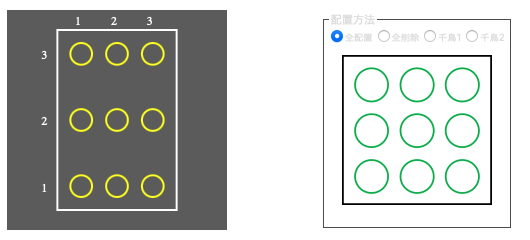

「全配置」

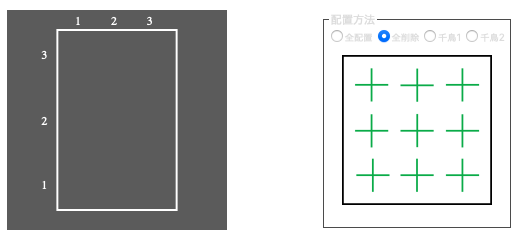

「全削除」

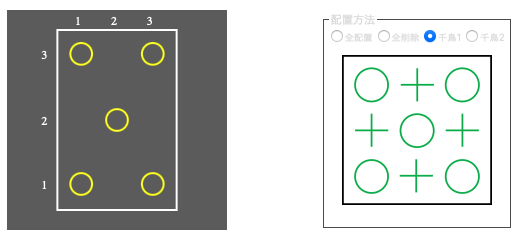

「千鳥1」

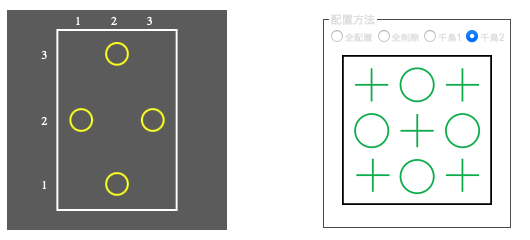

「千鳥2」

「杭条件」グループ

「杭行数」テキストボックス、スピンボタン

配置する杭の縦方向の数を設定します。

「杭列数」テキストボックス、スピンボタン

配置する杭の横方向の数を設定します。

「杭径」テキストボックス

配置する杭の直径を設定します。

「杭長」テキストボックス

底版内部への杭の埋め込み長を設定します。

「埋め込み長」テキストボックス

底版内部への杭の埋め込み長を設定します。

「杭種」ポップアップメニュー

配置する杭の種類を選択します。「鋼管杭」、「RC抗」、「PHC杭」、「PC抗」、「SC抗」、「場所打ち杭」、「任意杭」、「鋼管ソイルセメント杭」、「SC杭+PHC抗」、「マイクロパイル」から選択します。

「自動配置」グループ

「左側緑端」テキストボックス、スピンボタン

自動配置で座標を指定するとき（左側緑端）から、各行の最も左の杭の中心までの距離を設定します。

「右側緑端」テキストボックス、スピンボタン

自動配置で座標を指定するとき（右側緑端）から、各行の最も右の杭の中心までの距離を設定します。

「上側緑端」テキストボックス、スピンボタン

自動配置で座標を指定するとき（上側緑端）から、各列の最も上の杭の中心までの距離を設定します。

「下側緑端」テキストボックス、スピンボタン

自動配置で座標を指定するとき（下側緑端）から、各列の最も下の杭の中心までの距離を設定します。

「プレビュー更新」

図面のプレビューを更新します。

「自動配置」

杭条件と緑端の値を加味して配置できる座標で「行列毎の座標」を更新します。

「行列毎の座標」グループ

「X座標」グループ

杭列数に応じて、各列のX座標値を入力できます。テキストボックス左の数値はプレビュー左に表示されている数値となります。

「Y座標」グループ

杭列数に応じて、各列のY座標値を入力できます。テキストボックス左の数値はプレビュー上に表示されている数値となります。

「確定」

構造物の生成を確定してウィンドウを閉じます。

「キャンセル」

構造物の生成をキャンセルして最初のウインドウ（構造物の選択画面）に戻ります。

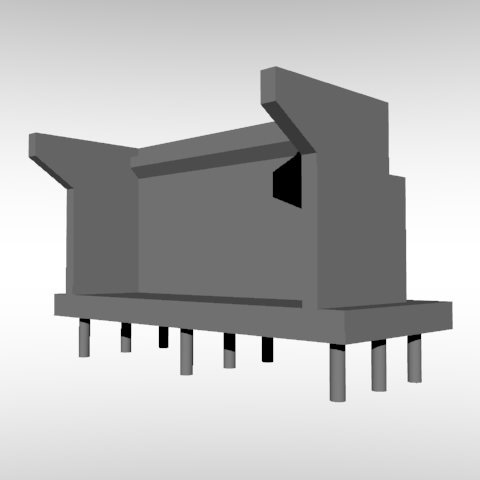

橋梁下部工 橋台

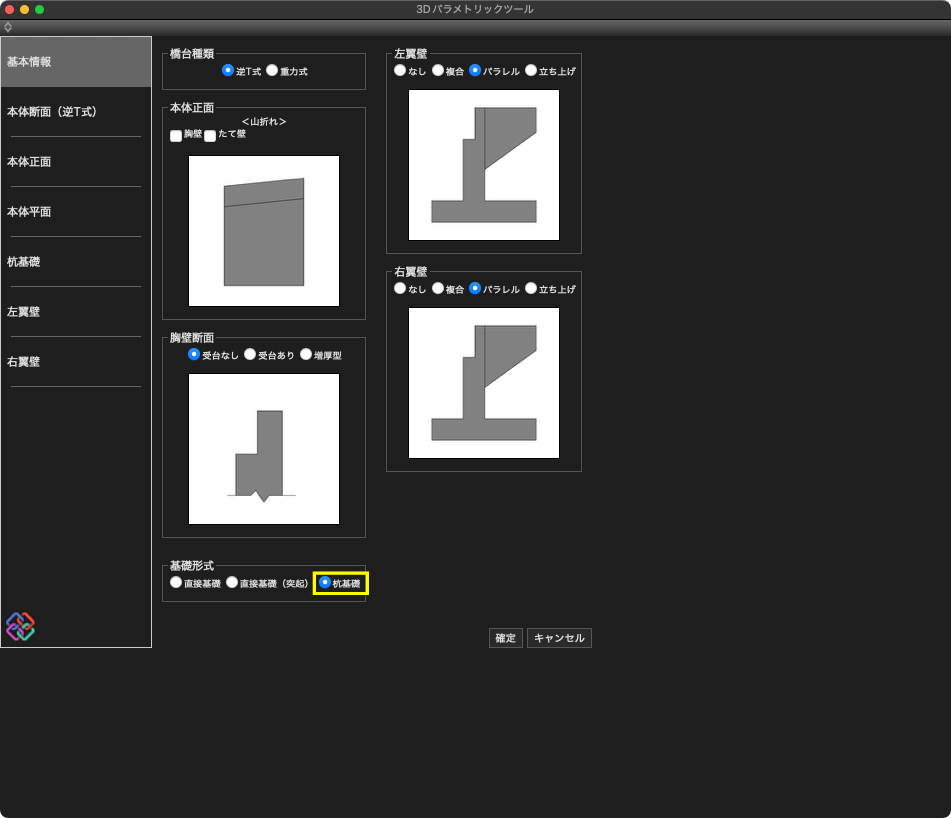

「基本情報」タブ

「杭配置」タブ

「基本情報」タブの「杭基礎」チェックボックスがオンのとき、表示されます。

「杭直径Φ(m)」テキストボックス

配置する杭の直径を設定します。

「杭埋め込み長(m)」テキストボックス

底版内部への杭の埋め込み長を設定します。

「杭長(m)」テキストボックス

杭の長さを設定します。

「杭行数」テキストボックス、スピンボタン

配置する杭の縦方向の数を設定します。

「更新」テキストボックス

杭行数に入力した行数に杭基礎テーブルの行数を変更します。

「杭配置」

「No.」

配置される杭の行番号を表示します。

「座標 Y(m)」テキストボックス

左から１本目の杭中心の、基準点（底版前面左端）からの「Y方向」の位置を指定します。

「座標 X(m)」テキストボックス

左から１本目の杭中心の、基準点（底版前面左端）からの「X方向」の位置を指定します。

「間隔 ΔX(m)」テキストボックス

X方向の杭間隔を指定します。

「間隔数 nX」テキストボックス

ΔX を繰り返す回数を設定します。X方向に「n+1」本配置されます。

「等間隔」グループ

「配置方法」グループ

配置される杭の設定を行います。設定は右のプレビューに表示されます。

⚪︎：杭の配置場所を示します。

＋：杭を配置しない場所を示します。

「格子」

「千鳥1」

「千鳥2」

「自動配置」

等間隔に配置する際の自動算出用の値を設定します。

「緑端距離1(m)」テキストボックス、スピンボタン

X

自動配置で座標を設定するとき（左側緑端）から、各行の最も左の杭の中心までの距離を設定します。

Y

自動配置で座標を設定するとき（下側緑端）から、各列の最も下の杭の中心までの距離を設定します。

「緑端距離2(m)」テキストボックス、スピンボタン

X

自動配置で座標を設定するとき（右側緑端）から、各行の最も右の杭の中心までの距離を設定します。

Y

自動配置で座標を設定するとき（上側緑端）から、各列の最も上の杭の中心までの距離を設定します。

「間隔数 n」テキストボックス、スピンボタン

X

X方向に杭を配置する数を設定します。X方向に「n+1」本配置されます。

Y

Y方向に杭を配置する数を設定します。Y方向に「n+1」本配置されます。

「表に反映」

自動配置テーブルの値に応じて「座標 Y」「座標 X」「間隔 ΔX」「間隔数 nX」の値を等間隔になるように自動で設定します。

「確定」

構造物の生成を確定してウィンドウを閉じます。

「キャンセル」

構造物の生成をキャンセルして最初のウインドウ（構造物の選択画面）に戻ります。

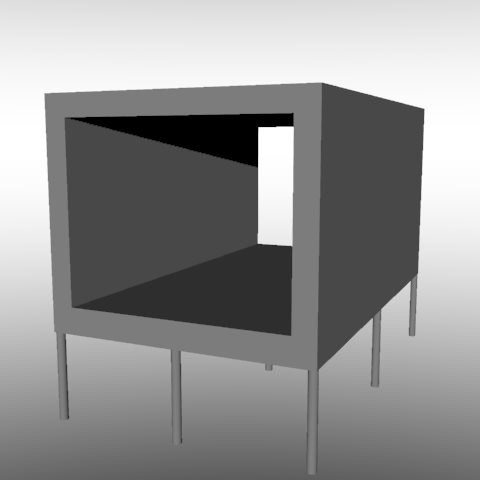

土工 BOXカルバート

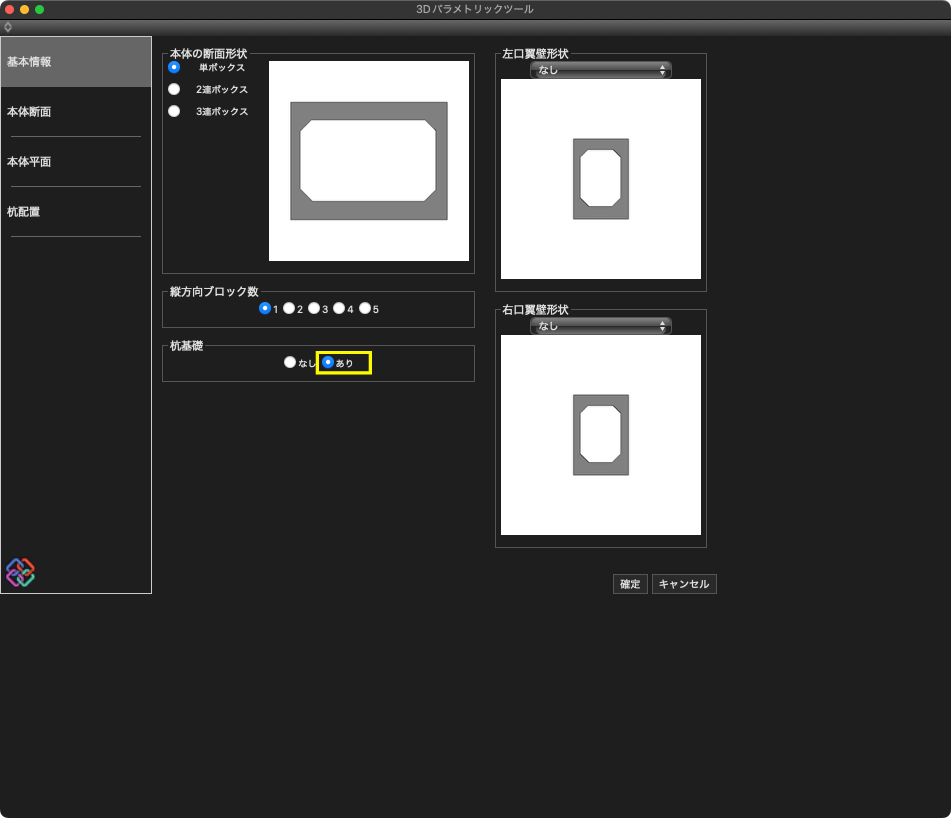

「基本情報」タブ

「杭配置」タブ

「基本情報」タブの「杭基礎」チェックボックスがオンのとき、表示されます。

「配置方法」グループ

配置される杭の設定を行います。設定は右のプレビューに表示されます。

⚪︎：杭の配置場所を示します。

＋：杭を配置しない場所を示します。

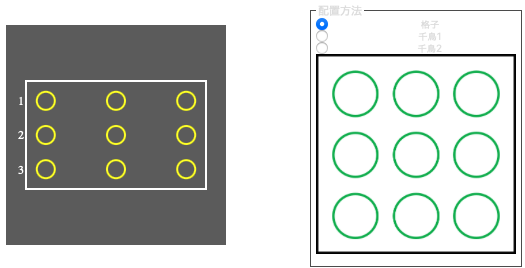

「格子」

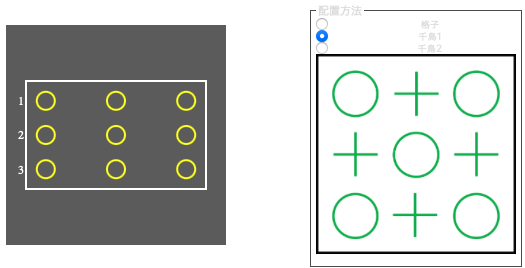

「千鳥1」

「千鳥2」

「杭条件」グループ

「杭行数」テキストボックス、スピンボタン

配置する杭の縦方向の数を設定します。

「杭列数」テキストボックス、スピンボタン

配置する杭の横方向の数を設定します。

「杭径」テキストボックス

配置する杭の直径を設定します。

「杭長」テキストボックス

底版内部への杭の埋め込み長を設定します。

「埋め込み長」テキストボックス

底版内部への杭の埋め込み長を設定します。

「自動配置」グループ

「左側緑端」テキストボックス、スピンボタン

自動配置で座標を指定するとき（左側緑端）から、各行の最も左の杭の中心までの距離を設定します。

「右側緑端」テキストボックス、スピンボタン

自動配置で座標を指定するとき（右側緑端）から、各行の最も右の杭の中心までの距離を設定します。

「上側緑端」テキストボックス、スピンボタン

自動配置で座標を指定するとき（上側緑端）から、各列の最も上の杭の中心までの距離を設定します。

「下側緑端」テキストボックス、スピンボタン

自動配置で座標を指定するとき（下側緑端）から、各列の最も下の杭の中心までの距離を設定します。

「プレビュー更新」

図面のプレビューを更新します。

「自動配置」

杭条件と緑端の値を加味して配置できる座標で「行列毎の座標」を更新します。

「杭配置」

「No.」

配置される杭の行番号を表示します。

「座標 Y(m)」テキストボックス

左から１本目の杭中心の、基準点（底版前面左端）からの「Y方向」の位置を指定します。

「座標 X(m)」テキストボックス

左から１本目の杭中心の、基準点（底版前面左端）からの「X方向」の位置を指定します。

「間隔 ΔX(m)」テキストボックス

X方向の杭間隔を指定します。

「間隔数 nX」テキストボックス

ΔX を繰り返す回数を設定します。X方向に「n+1」本配置されます。

「確定」

構造物の生成を確定してウィンドウを閉じます。

「キャンセル」

構造物の生成をキャンセルして最初のウインドウ（構造物の選択画面）に戻ります。

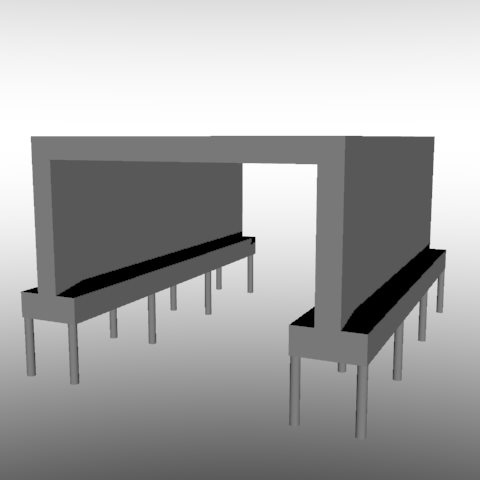

土工 門型カルバート

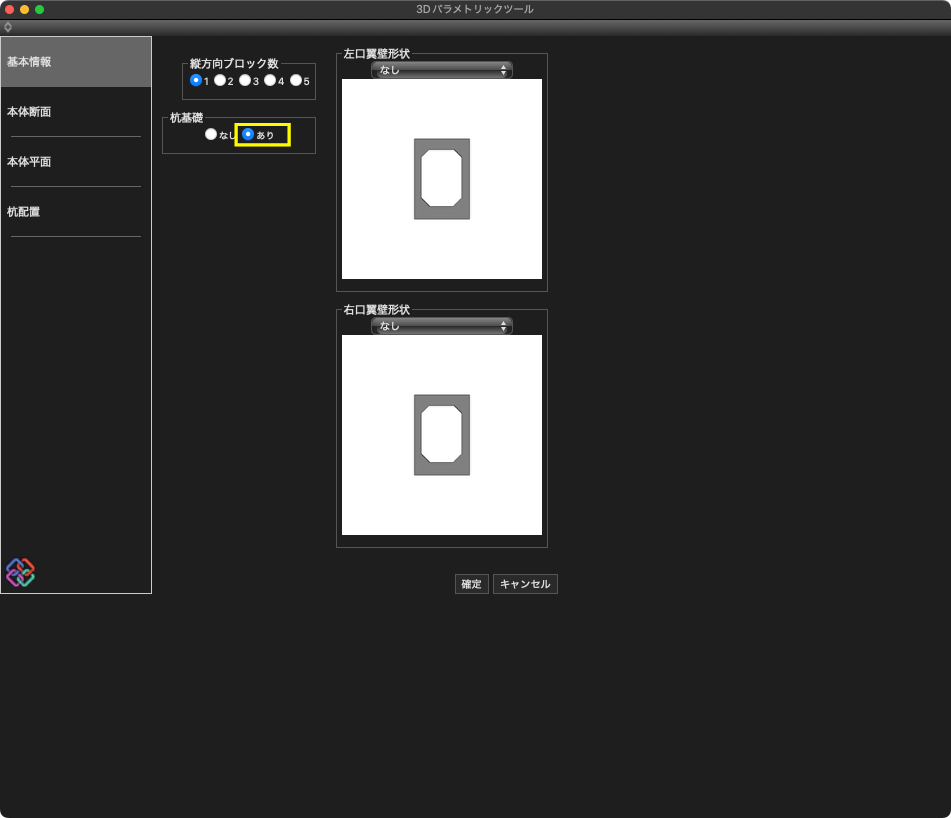

「基本情報」タブ

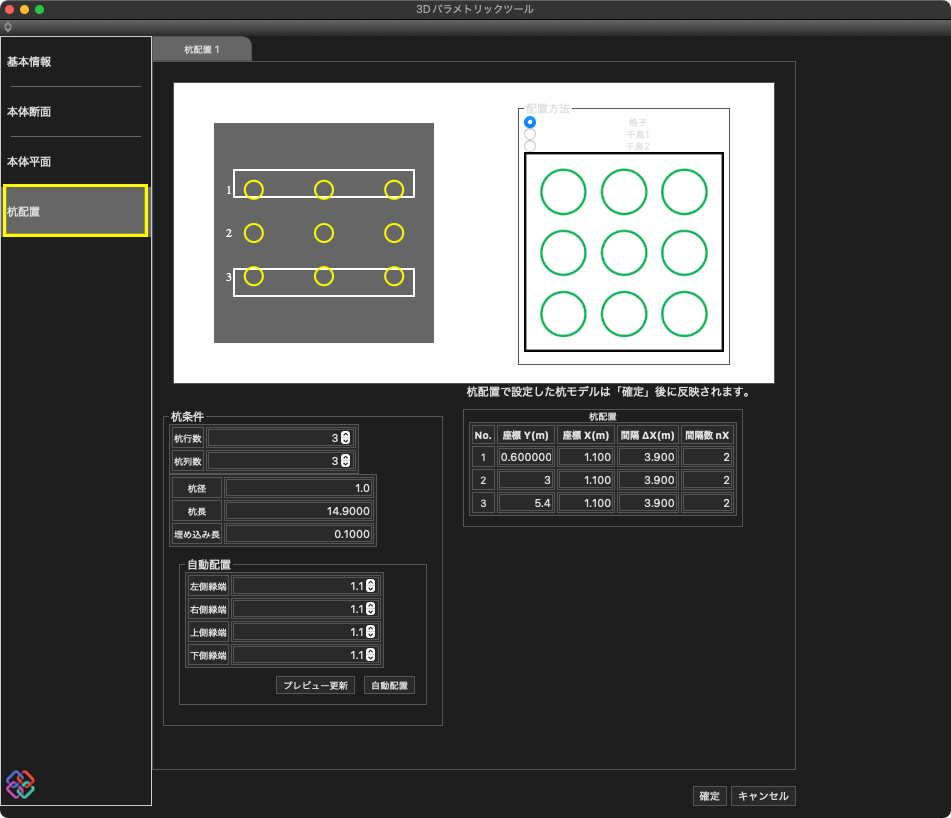

「杭配置」タブ

「基本情報」タブの「杭基礎」チェックボックスがオンのとき、表示されます。

「配置方法」グループ

配置される杭の設定を行います。設定は左のプレビューに表示されます。

⚪︎：杭の配置場所を示します。

＋：杭を配置しない場所を示します。

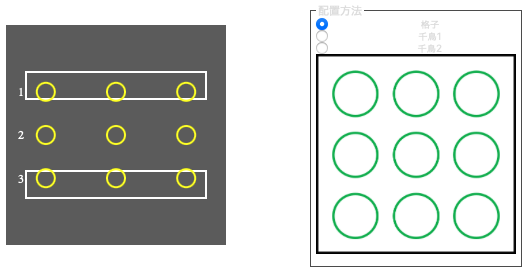

「格子」

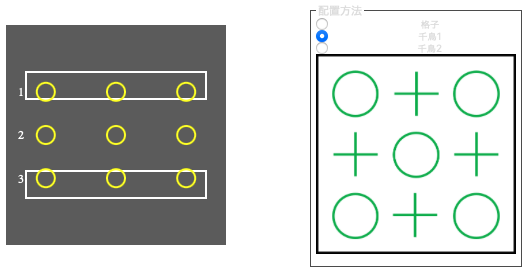

「千鳥1」

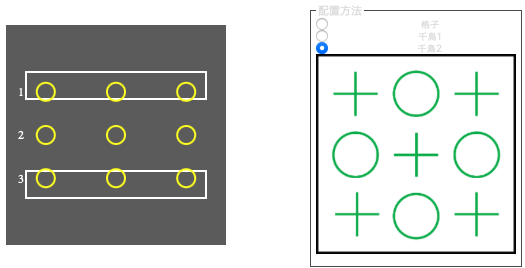

「千鳥2」

「杭条件」グループ

「杭行数」テキストボックス、スピンボタン

配置する杭の縦方向の数を設定します。

「杭列数」テキストボックス、スピンボタン

配置する杭の横方向の数を設定します。

「杭径」テキストボックス

配置する杭の直径を設定します。

「杭長」テキストボックス

底版内部への杭の埋め込み長を設定します。

「埋め込み長」テキストボックス

底版内部への杭の埋め込み長を設定します。

「自動配置」グループ

「左側緑端」テキストボックス、スピンボタン

自動配置で座標を指定するとき（左側緑端）から、各行の最も左の杭の中心までの距離を設定します。

「右側緑端」テキストボックス、スピンボタン

自動配置で座標を指定するとき（右側緑端）から、各行の最も右の杭の中心までの距離を設定します。

「上側緑端」テキストボックス、スピンボタン

自動配置で座標を指定するとき（上側緑端）から、各列の最も上の杭の中心までの距離を設定します。

「下側緑端」テキストボックス、スピンボタン

自動配置で座標を指定するとき（下側緑端）から、各列の最も下の杭の中心までの距離を設定します。

「プレビュー更新」

図面のプレビューを更新します。

「自動配置」

杭条件と緑端の値を加味して配置できる座標で「行列毎の座標」を更新します。

「杭配置」

「No.」

配置される杭の行番号を表示します。

「座標 Y(m)」テキストボックス

左から１本目の杭中心の、基準点（底版前面左端）からの「Y方向」の位置を指定します。

「座標 X(m)」テキストボックス

左から１本目の杭中心の、基準点（底版前面左端）からの「X方向」の位置を指定します。

「間隔 ΔX(m)」テキストボックス

X方向の杭間隔を指定します。

「間隔数 nX」テキストボックス

ΔX を繰り返す回数を設定します。X方向に「n+1」本配置されます。

「確定」

構造物の生成を確定してウィンドウを閉じます。

「キャンセル」

構造物の生成をキャンセルして最初のウインドウ（構造物の選択画面）に戻ります。

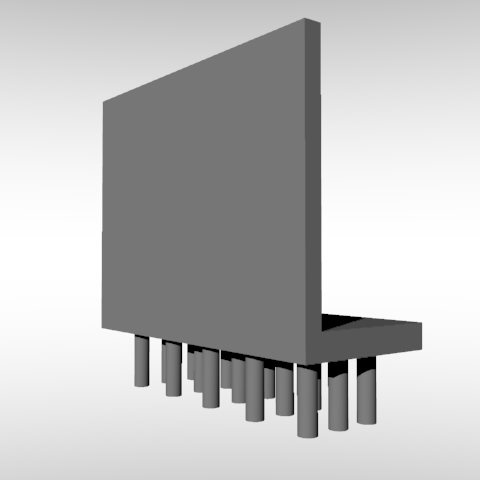

土工 擁壁

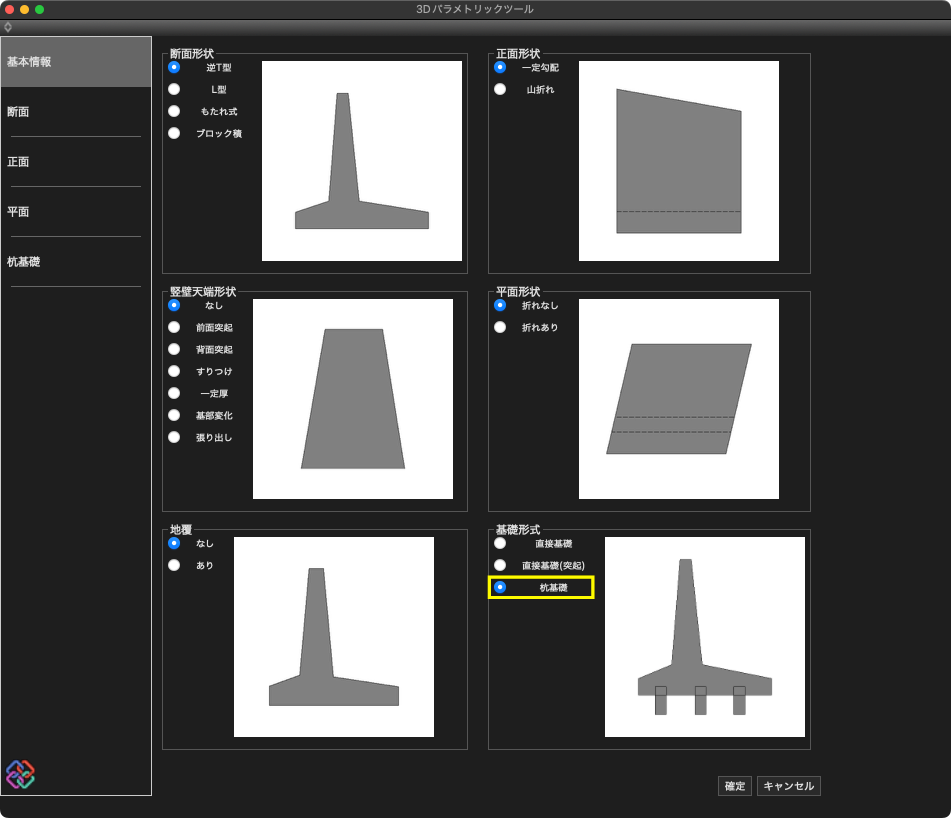

「基本情報」タブ

「杭配置」タブ

「基本情報」タブの「杭基礎」チェックボックスがオンのとき、表示されます。

「杭直径Φ(m)」テキストボックス

配置する杭の直径を設定します。

「杭長(m)」テキストボックス

杭の長さを設定します。

「杭埋め込み長(m)」テキストボックス

底版内部への杭の埋め込み長を設定します。

「杭行数」テキストボックス、スピンボタン

配置する杭の縦方向の数を設定します。

「更新」テキストボックス

杭行数に入力した行数に杭基礎テーブルの行数を変更します。

「杭配置」

「No.」

配置される杭の行番号を表示します。

「座標 Y(m)」テキストボックス

左から１本目の杭中心の、基準点（底版前面左端）からの「Y方向」の位置を指定します。

「座標 X(m)」テキストボックス

左から１本目の杭中心の、基準点（底版前面左端）からの「X方向」の位置を指定します。

「間隔 ΔX(m)」テキストボックス

X方向の杭間隔を指定します。

「間隔数 nX」テキストボックス

ΔX を繰り返す回数を設定します。X方向に「n+1」本配置されます。

「等間隔」グループ

「配置方法」グループ

配置される杭の設定を行います。設定は左のプレビューに表示されます。

⚪︎：杭の配置場所を示します。

＋：杭を配置しない場所を示します。

「格子」

「千鳥1」

「千鳥2」

「自動配置」

等間隔に配置する際の自動算出用の値を設定します。

「緑端距離1(m)」テキストボックス、スピンボタン

X

自動配置で座標を設定するとき（左側緑端）から、各行の最も左の杭の中心までの距離を設定します。

Y

自動配置で座標を設定するとき（下側緑端）から、各列の最も下の杭の中心までの距離を設定します。

「緑端距離2(m)」テキストボックス、スピンボタン

X

自動配置で座標を設定するとき（右側緑端）から、各行の最も右の杭の中心までの距離を設定します。

Y

自動配置で座標を設定するとき（上側緑端）から、各列の最も上の杭の中心までの距離を設定します。

「間隔数 n」テキストボックス、スピンボタン

X

X方向に杭を配置する数を設定します。X方向に「n+1」本配置されます。

Y

Y方向に杭を配置する数を設定します。Y方向に「n+1」本配置されます。

「表に反映」

自動配置テーブルの値に応じて「座標 Y」「座標 X」「間隔 ΔX」「間隔数 nX」の値を等間隔になるように自動で設定します。

「確定」

構造物の生成を確定してウィンドウを閉じます。

「キャンセル」

構造物の生成をキャンセルして最初のウインドウ（構造物の選択画面）に戻ります。

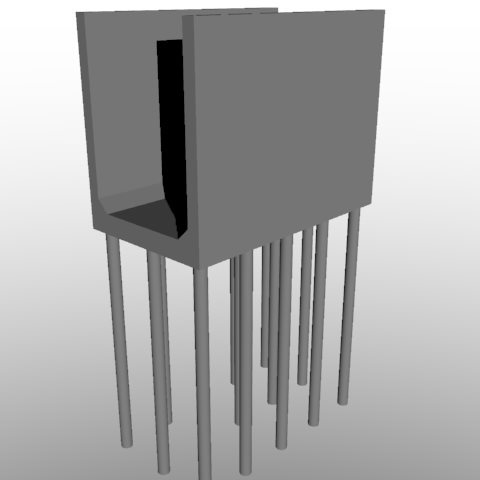

土工 U型擁壁

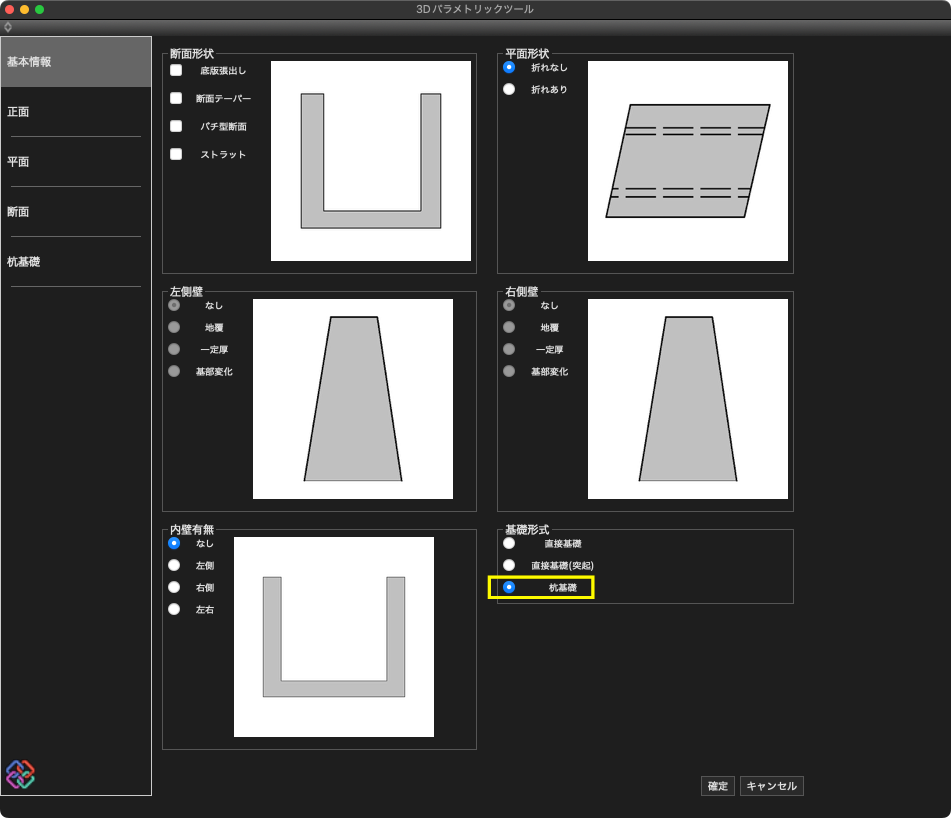

「基本情報」タブ

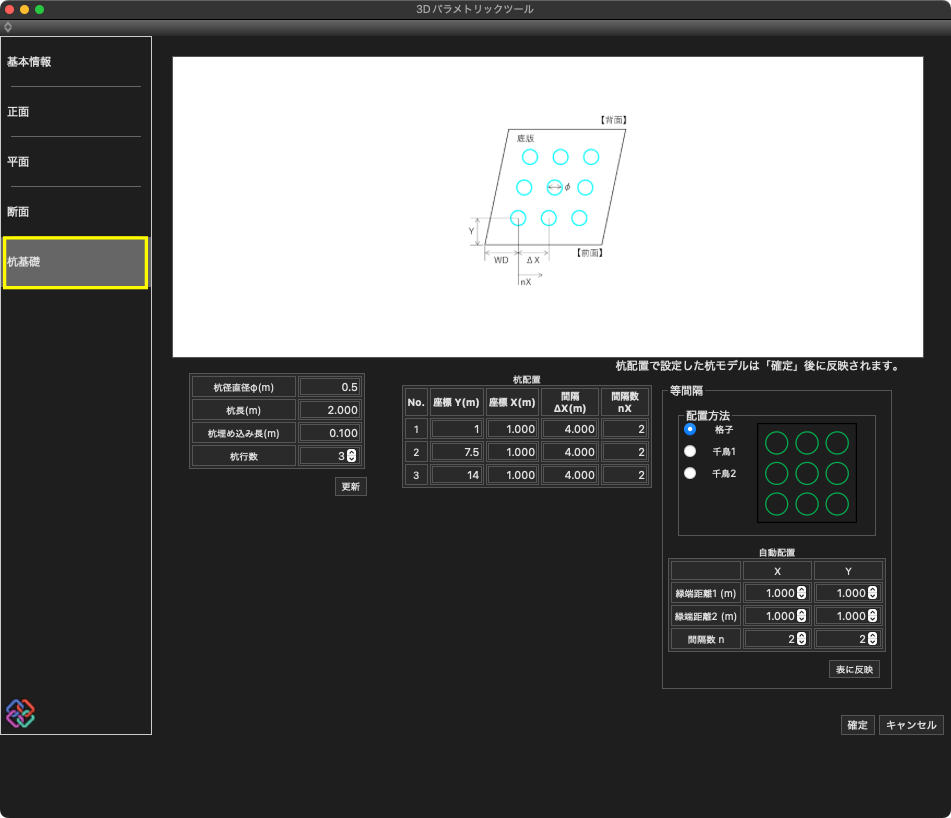

「杭配置」タブ

「基本情報」タブの「杭基礎」チェックボックスがオンのとき、表示されます。

「杭直径Φ(m)」テキストボックス

配置する杭の直径を設定します。

「杭長(m)」テキストボックス

杭の長さを設定します。

「杭埋め込み長(m)」テキストボックス

底版内部への杭の埋め込み長を設定します。

「杭行数」テキストボックス、スピンボタン

配置する杭の縦方向の数を設定します。

「更新」テキストボックス

杭行数に入力した行数に杭基礎テーブルの行数を変更します。

「杭配置」

「No.」

配置される杭の行番号を表示します。

「座標 Y(m)」テキストボックス

左から１本目の杭中心の、基準点（底版前面左端）からの「Y方向」の位置を指定します。

「座標 X(m)」テキストボックス

左から１本目の杭中心の、基準点（底版前面左端）からの「X方向」の位置を指定します。

「間隔 ΔX(m)」テキストボックス

X方向の杭間隔を指定します。

「間隔数 nX」テキストボックス

ΔX を繰り返す回数を設定します。X方向に「n+1」本配置されます。

「等間隔」グループ

「配置方法」グループ

配置される杭の設定を行います。設定は左のプレビューに表示されます。

⚪︎：杭の配置場所を示します。

＋：杭を配置しない場所を示します。

「格子」

「千鳥1」

「千鳥2」

「自動配置」

等間隔に配置する際の自動算出用の値を設定します。

「緑端距離1(m)」テキストボックス、スピンボタン

X

自動配置で座標を設定するとき（左側緑端）から、各行の最も左の杭の中心までの距離を設定します。

Y

自動配置で座標を設定するとき（下側緑端）から、各列の最も下の杭の中心までの距離を設定します。

「緑端距離2(m)」テキストボックス、スピンボタン

X

自動配置で座標を設定するとき（右側緑端）から、各行の最も右の杭の中心までの距離を設定します。

Y

自動配置で座標を設定するとき（上側緑端）から、各列の最も上の杭の中心までの距離を設定します。

「間隔数 n」テキストボックス、スピンボタン

X

X方向に杭を配置する数を設定します。X方向に「n+1」本配置されます。

Y

Y方向に杭を配置する数を設定します。Y方向に「n+1」本配置されます。

「表に反映」

自動配置テーブルの値に応じて「座標 Y」「座標 X」「間隔 ΔX」「間隔数 nX」の値を等間隔になるように自動で設定します。

「確定」

構造物の生成を確定してウィンドウを閉じます。

「キャンセル」

構造物の生成をキャンセルして最初のウインドウ（構造物の選択画面）に戻ります。
