パラメトリックモデリング
| Basic | Standard | Professional | Civil | Ultimate |
|---|---|---|---|---|
| - | - | O | O | O |
カタログから選択したモデルに寸法を入力して、用途に応じたサイズのモデルを簡単に生成します。
テーブル、椅子、窓枠など、設置位置に応じて調整が必要なモデルを素早く用意することができます。
重要Professional / Civil / Ultimateにのみ搭載されている機能です。
メインメニュー「表示」 > 「パラメトリックモデリング」
使用方法

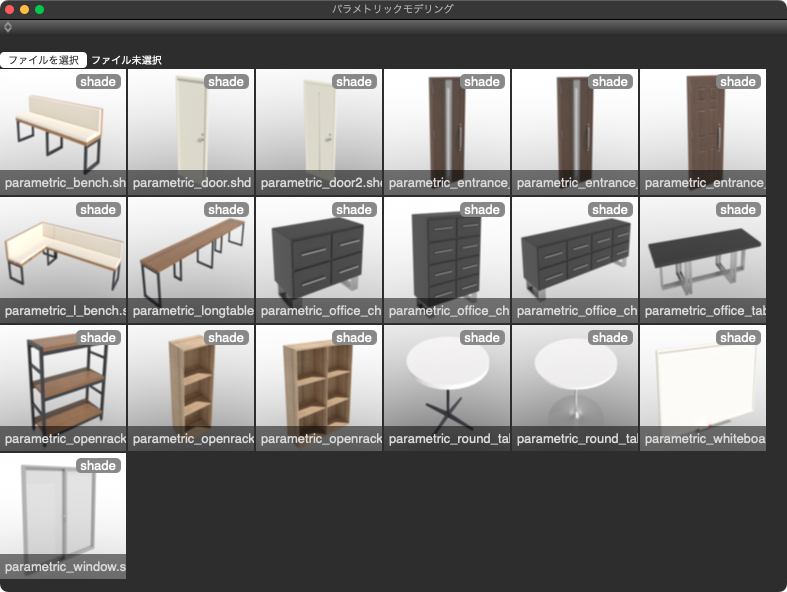

- メインメニューの「表示」から「パラメトリックモデリング」ウインドウを選択すると使用できるファイルのカタログが表示されます。
- 使用するファイルをクリックで選択すると「パラメトリックモデリング」ウインドウに形状のワイヤフレームと変更可能な寸法が表示され、図面にも形状が生成されます。

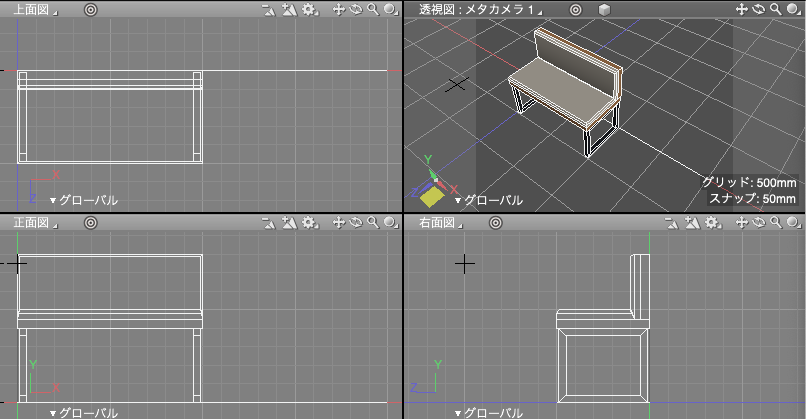

- 「入力値」に任意の寸法を入力します。ここでは「幅」を「2000」から「1000」に変更します。変更するとリアルタイムに「パラメトリックモデリング」のワイヤフレームと図面の形状に反映されます。
生成される形状
マスターオブジェクトが生成され、リンク形状が図面に配置されます。
カタログ画面
- 「ファイルを選択」
- パラメトリックモデリングに対応したShade3Dファイル（ *.shd ）を選択します。
- 注意対応ファイルの作成方法などについての情報は後日公開いたします。
寸法入力画面
- 「適用」
- 形状生成を確定してカタログ画面に戻ります。
- 「キャンセル」
- 形状を生成せずにカタログ画面に戻ります。
