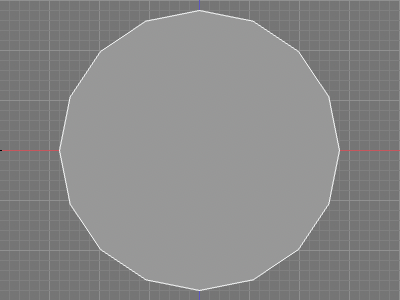

円

ツールパラメータ

「位置」テキストボックス

円の中心の座標値を設定します。

「半径」テキストボックス

円の半径の値を設定します。

「分割数」テキストボックス

円の分割数を設定します。数値によって正多角形の作成を行えます。

左から 分割数:3、5、8

「面を扇状に分割」チェックボックス

オンのとき、円の中心から分割数に応じて扇状に円を分割します。

「UV割り当て」チェックボックス

「面を扇状に分割」がオンのとき、有効となります。

オンのとき、UV層（UV1(距離補正)）を作成し、面を割り当てます。

オフのとき、UV層（UV1(距離補正)）は作成されません。

「寸法を作成」チェックボックス

オンのとき、図面に表示される形状の寸法を作成します。

「確定」

円の作成を確定してツールを終了します。

TIPSEnterWindows/returnmacOSで処理を確定します。

TIPSescで処理をキャンセルします。

「寸法を表示」

オンのとき、作成操作中図面に寸法を表示します。

マウス操作

1. 「円」を選択。



2. 円の半径分図面をドラッグ。



3. 確定して作成。



数値入力

1. 「円」を選択。



2. 「位置」の座標値を設定。
3. 「半径」の値を設定。



4. 確定して作成。
