BIM/CIM設計照査ツール 切断面ツール強化
| Basic | Standard | Professional | Civil | Ultimate |
|---|---|---|---|---|
| - | - | 別売 | O | O |
切断面設定インターフェイスをBIM/CIM設計照査ツールのシート操作画面に統合しました。
最低限の設定項目で操作ができるようになり、設計照査の作業効率が向上します。
切断結果を2D図面、3D図面の両方に対応し、3Dモデルに合わせた情報を確認することが容易になります。2D図面にて照査画像を保存とプリントアウトすることにも便利になります。
重要Professionalにのみ搭載されている機能です。

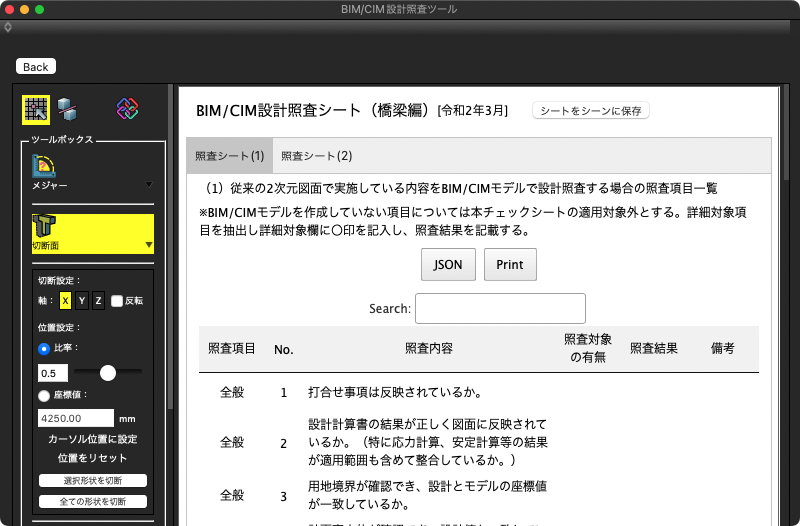

インターフェイス「BIM/CIM設計照査ツール」 > 「切断面」
- 「切断設定」グループ
-
- 「X」
- 切断する面の基準の軸をX軸に設定します。
- 「Y」
- 切断する面の基準の軸をY軸に設定します。
- 「Z」
- 切断する面の基準の軸をZ軸に設定します。
- 「反転」チェックボックス
- オンのとき、切断面で切断された形状を表示する方向を軸反転します。
- 「位置設定」グループ
-
- 「比率」ラジオボタン
- オンのとき、切断位置を「比率」で設定します。「座標値」ラジオボタンはオフとなります。
- 「比率」テキストボックス、スライダ
- ルートパート以下の全ての形状のサイズを1としたときの比率で切断面の位置を設定します。
- 「座標値」ラジオボタン
- オンのとき、切断位置を「座標値」で設定します。「比率」ラジオボタンはオフとなります。
- 「座標値」テキストボックス
- 「切断設定」グループで選択している座標軸に対する絶対座標で切断面の位置を設定します。
- 「カーソル位置に設定」
- 3次元カーソルの位置を切断面の位置に設定します。
- 「位置をリセット」
- 切断面の位置を原点に設定します。
「比率」ラジオボタンがオンのとき、有効となります。
「座標値」ラジオボタンがオンのとき、有効となります。
- 「出力」グループ
-
- 「選択形状を切断」
- 選択している形状を切断します。
- 「全ての形状を切断」
- ルートパート以下の全ての形状を切断します。

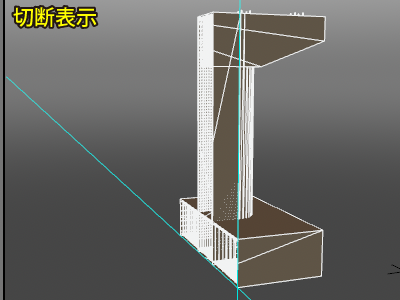

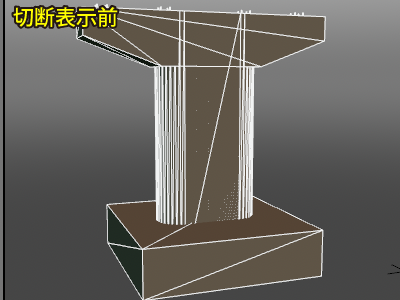

切断表示
切断形状
切断で出力された形状はパートに格納されます。
「Cut Result」には3Dモデルが格納されます。

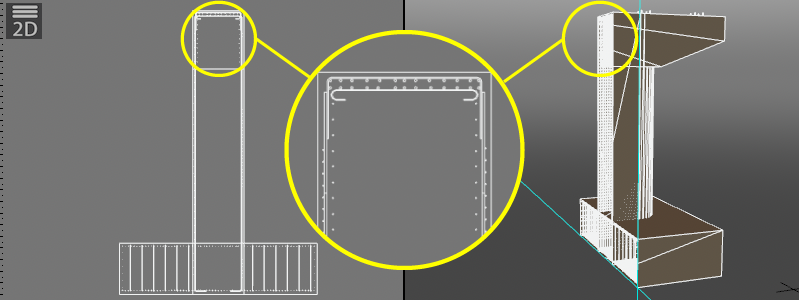

「2D図面パート」には2D図面用のモデルが格納され「2D図面」で確認することができます。
参照BIM/CIM設計照査ツールについての詳細はこちらをご覧ください。
