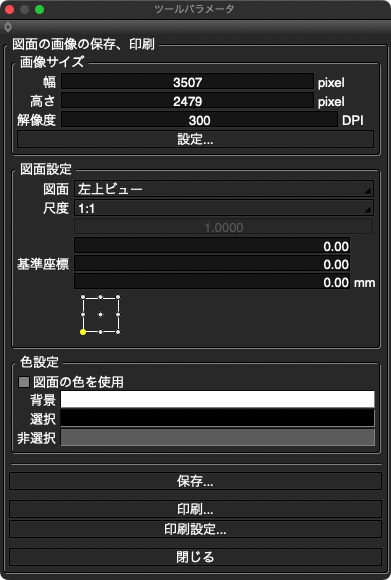

ツールパラメータ

「画像サイズ」グループ

「幅」テキストボックス

画像の幅をピクセルで設定します。

「高さ」テキストボックス

画像の高さをピクセルで設定します。

「解像度」テキストボックス

画像の解像度をDPIで設定します。

「設定...」

「イメージサイズ設定」ダイアログボックスを表示します。

参照「イメージサイズ設定」ダイアログボックス

「図面設定」グループ

「図面」ポップアップメニュー

四面図から印刷したい図面を選択します。「左上ビュー」、「左下ビュー」、「右上ビュー」、「右下ビュー」から選択します。

選択されたビューに印刷や保存の範囲となる「枠」が表示されます。

注意透視図には範囲設定の「枠」は表示されません。

「尺度」ポップアップメニュー

図面の尺度を選択します。「50:1」、「20:1」、「10:1」、「5:1」、「2:1」、「1:1」、「1:2」、「1:5」、「1:10」、「1:20」、「1:50」、「1:100」、「1:200」、「1:500」、「1:1000」、「1:2000」、「1:5000」、「1:10000」から選択します。

「尺度」テキストボックス

「尺度」ポップアップメニューで「数値入力」を選択したとき、有効となります。

図面の尺度を設定します。

「基準座標」テキストボックス

図面の基準点の位置を設定します。

「基準座標」セレクタ

「基準座標」で指定した位置となる枠の基準点を選択します。

「基準座標」が原点（0.0, 0.0, 0.0）のとき
セレクタ	範囲枠

「色設定」グループ

「図面の色を使用」チェックボックス

オンのとき、環境設定ダイアログボックスで設定された「背景」、「ワイヤフレームーー選択」、「ワイヤフレームーー非選択」のカラー設定を使用します。

オフのとき、以下の「背景」、「選択」、「非選択」で指定したカラーボックスの色を使用します。

「背景」カラーボックス

画像の背景色を設定します。

「選択」カラーボックス

選択形状のワイヤフレームの色を設定します。

「非選択」カラーボックス

非選択形状のワイヤフレームの色を設定します。

「保存...」

図面に表示された「枠」（指定範囲）内を画像として保存します。

「印刷...」

印刷設定用のダイアログボックを表示します。

図面に表示された「枠」（指定範囲）内を印刷します。

「印刷設定...」

プリンタと用紙などの設定を行うダイアログボックスを表示します。

「閉じる」

ツールを終了します。
