DXF入力強化
| Basic | Standard | Professional | Civil | Ultimate |
|---|---|---|---|---|
| O | O | O | O | O |
「色番号で分類」、「ブロックをパートとして読み込み」、「入力形式」の追加など既存機能の強化を行いました。

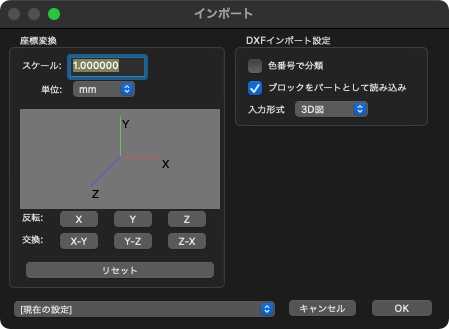

メインメニュー「ファイル」 > 「インポート」 > 「DXF...」
「DXFインポート設定」グループ
- 「色番号で分解」チェックボックス
- 形状の定義される色を参照して形状をAutoCAD Color Index(ACI)で並べ替えたパートを作成します。
- 「ブロックをパートとして読み込み」チェックボックス
- オンのとき、図面で使用されたブロックをパートでまとめて読み込んで所属LAYERパートに配置します。(BLOCK名はパート名称に反映)
オフのとき、ブロックの形状を直接所属LAYERパートに配置します。 - 「入力形式」ポップアップメニュー
- インポートの図面を選択します。「3D図」、「2D図面」から選択します。
SPLINEの読み込み
SPLINE形状の読み込みに対応しました。NURBS変換して読み込みます。
形状線色対応
形状線色に対応しました。表示モードの「図面」モードで確認できます。
