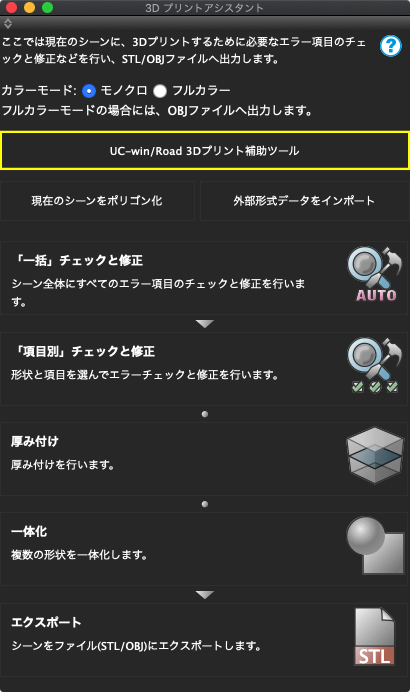

「UC-win/Road 3Dプリント補助ツール」ボタン

「UC-win/Road 3Dプリント補助ツール」ボタン

「UC-win/Road 3Dプリント補助ツール」を表示します。

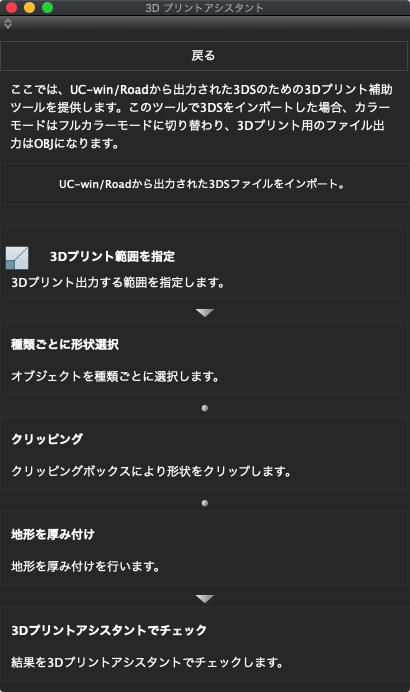

「UC-win/Road 3Dプリント補助ツール」

「戻る」ボタン

トップメニュー（画像上）に戻ります。

---

「UC-win/Roadから出力された3DSファイルをインポート」ボタン

「UC-win/Road」から出力された3DSファイルをインポートします。

注意カラーモードがフルカラーモードになります。

注意出力形式はOBJ形式になります。

---

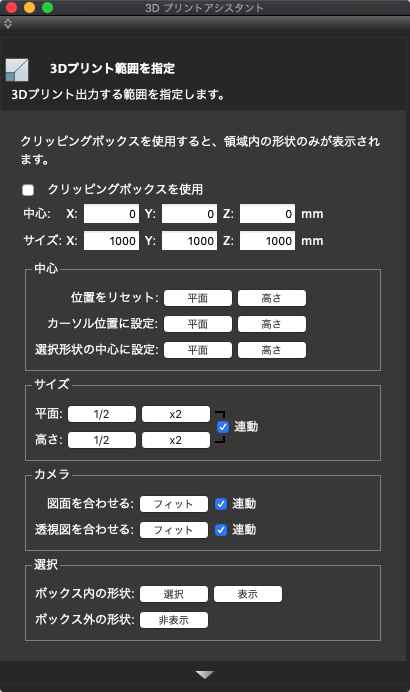

「3Dプリント範囲を指定」ボタン

クリックでオプションを表示します。

3Dプリント出力をする範囲を指定します。

「クリッピングボックスを使用」チェックボックス

オンのとき、クリッピングボックスを使用します。

指定範囲の形状のみ表示されます。

「中心」テキストボックス

クリッピングボックスの中心の座標値を入力します。

「サイズ」テキストボックス

クリッピングボックスのサイズを入力します。

「中心」グループ

「位置をリセット」

クリッピングボックスの中心を原点に設定します。

「カーソル位置に設定」

クリッピングボックスの中心を三次元カーソル位置に設定します。

「選択形状の中心に設定」

クリッピングボックスの中心を選択形状の中心に設定します。

「サイズ」グループ

「平面」

クリッピングボックスの平面サイズを1/2に縮小または2倍に拡大します。

「高さ」

クリッピングボックスの高さを1/2に縮小または2倍に拡大します。

「連動」チェックボックス

「平面」と「高さ」の比率を維持します。

「カメラ」グループ

「図面を合わせる」

クリッピングボックスが三面図にフィットするように移動、ズームします。

「連動」チェックボックス

オンのとき、クリッピングボックスの値が変更されたときに、自動的に「図面を合わせる」を実行します。

「透視図を合わせる」

クリッピングボックスが透視図にフィットするように移動、ズームします。

「連動」チェックボックス

オンのとき、クリッピングボックスの値が変更されたときに、自動的に「透視図を合わせる」を実行します。

「選択」グループ

「ボックス内の形状」

クリッピングボックス内の形状を選択し、表示します。

「ボックス外の形状」

クリッピングボックス外の形状を非表示にします。

---

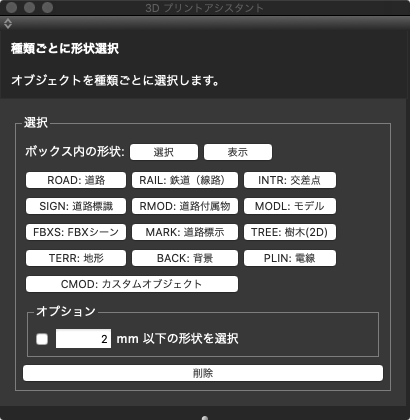

「種類ごとに形状選択」ボタン

クリックでオプションを表示します。

道路、鉄道、交差点、地形、モデル、カスタムオブジェクト以外のビルボード形状や3DSをmm単位で読み込んだ場合の2mm以下のモデルなど、3Dプリントに適さない形状をそれぞれボタンで選択し「削除」ボタンで削除します。

「ボックス内の形状」

クリッピングボックス内の形状を選択します。

「選択」ボタン

クリッピングボックス内の形状を選択します。

「表示」ボタン

クリッピングボックス内の形状を表示します。

「ROAD:道路」

クリッピングボックス内の道路形状(ROAD)のみを選択します。

「RAIL:鉄道（線路）」

クリッピングボックス内の鉄道形状(RAIL)のみを選択します。

「INTR:交差点」

クリッピングボックス内の交差点形状(INTR)のみを選択します。

「SIGN:道路標識」

クリッピングボックス内の道路標識形状(SIGN)のみを選択します。

「RMOD:道路付属物」

クリッピングボックス内の道路付属物形状(RMOD)のみを選択します。

「MODL:モデル」

クリッピングボックス内のモデル形状(MODL)のみを選択します。

「FBXS:FBXシーン」

クリッピングボックス内のFBX形状(FBXS)のみを選択します。

「MARK:道路表示」

クリッピングボックス内の道路標識形状(MARK)のみを選択します。

「TREE:樹木（2D）」

クリッピングボックス内の樹木(2D)形状(TREE)のみを選択します。

「TERR:地形」

クリッピングボックス内の地形形状(TERR)のみを選択します。

「BACK:背景」

クリッピングボックス内の背景形状(BACK)のみを選択します。

「PLIN:電線」

クリッピングボックス内の電線形状(PLIN)のみを選択します。

「DMOD:カスタムオブジェクト」

クリッピングボックス内のカスタムオブジェクト形状(DMOD)のみを選択します。

「mm 以下の形状を選択」チェックボックス

クリッピングボックス内の指定したサイズ以下の形状のみを選択します。

「削除」ボタン

選択中の形状を削除します。

---

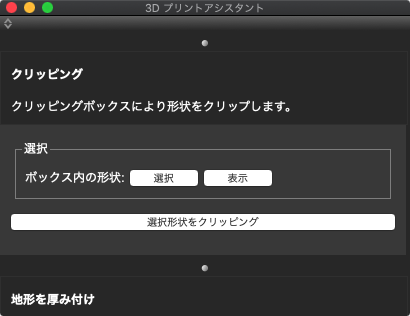

「クリッピング」ボタン

クリックでオプションを表示します。

クリッピングボックスにより形状を切断します。

「ボックス内の形状」

クリッピングボックス内の形状を選択します。

「選択」ボタン

クリッピングボックス内の形状を選択します。

「表示」ボタン

クリッピングボックス内の形状を表示します。

「選択形状をクリッピング」ボタン

クリッピングボックスによる切断を実行します。選択形状に対して切断を行います。別形状としての作成は行いません。

---

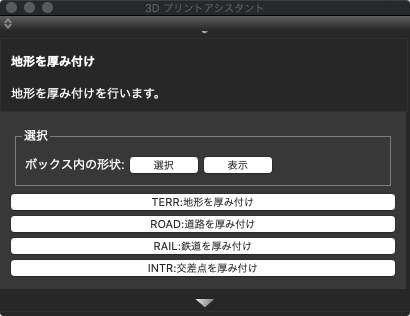

「地形を厚み付け」ボタン

クリックでオプションを表示します。

地形の厚み付けを行います。

地形(TERR）、道路(ROAD)、鉄道(RAIL)、交差点(INTR)の形状が対象です。該当の形状をマージし重複頂点を除去したのち、垂直方向の高さ0地点まで厚み付けを行います。

「ボックス内の形状」

クリッピングボックス内の形状を選択します。

「選択」ボタン

クリッピングボックス内の形状を選択します。

「表示」ボタン

クリッピングボックス内の形状を表示します。

「TERR:地形を厚み付け」ボタン

地形形状（形状名「TERR」または「TERR+連番」）の形状に対して厚み付けを行います。

「ROAD:道路を厚み付け」ボタン

道路形状（形状名「ROAD」または「ROAD+連番」）の形状に対して厚み付けを行います。

「RAIL:鉄道を厚み付け」ボタン

鉄道形状（形状名「RAIL」または「RAIL+連番」）の形状に対して厚み付けを行います。

「INTR:交差点を厚み付け」ボタン

交差点形状（形状名「INTR」または「INTR+連番」）の形状に対して厚み付けを行います。

---

「3D プリントアシスタントでチェック」ボタン

結果を3D プリントアシスタントでチェックします。

クリックすると3D プリントアシスタントのチェックページへ移動しチェックを行います。
