ツールパラメータ

「基準面」ラジオボタン

スロットを作成する平面を選択します。

「座標値」テキストボックス

スロットの始点となる座標値を入力します。

「座標値」テキストボックス

ストッロの終点となる座標値を入力します。

「半径」テキストボックス

スロットの半径を入力します。

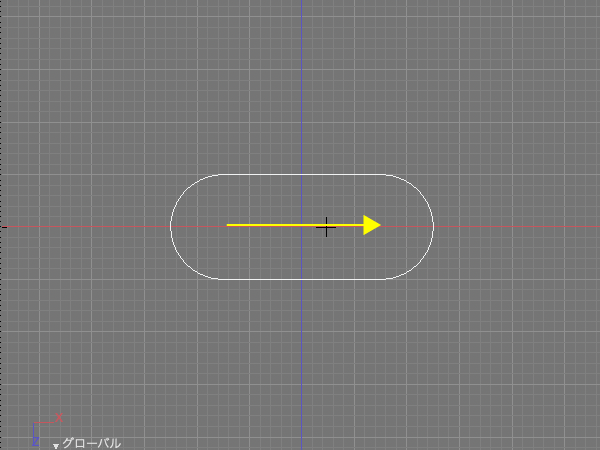

「始点・終点」ラジオボタン

始点と終点を半円の中心としたスロットを作成します。

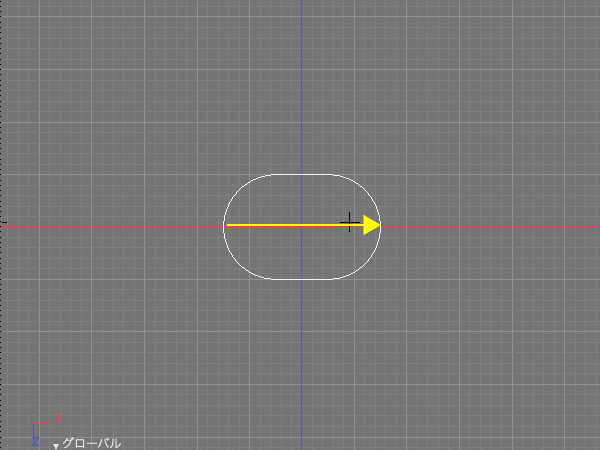

「端点・端点」ラジオボタン

始点と終点を半円の外接点としたスロットを作成します。

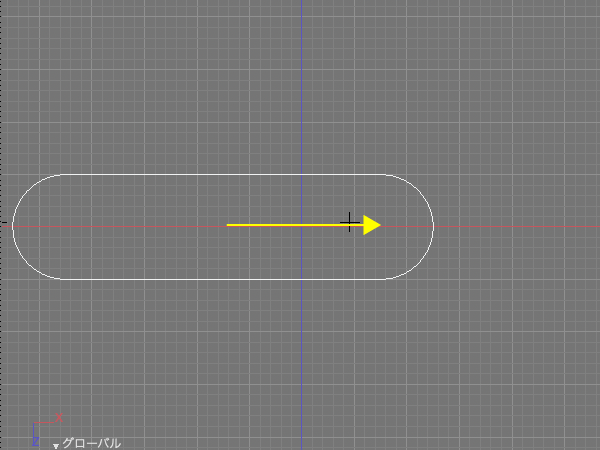

「中心・終点」ラジオボタン

始点をスロットの中心とし終点を半円の中心とした、ドラッグした倍のサイズ＋直径分のスロットを作成します。

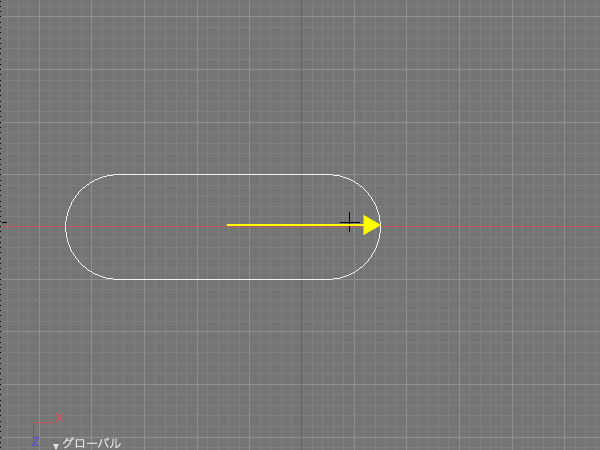

「中心・端点」ラジオボタン

始点をスロットの中心とし終点を半円の外接点とした、ドラッグした倍のサイズのスロットを作成します。

「寸法を作成」チェックボックス

オンのとき、図面に表示される寸法を作成します。

「確定」ボタン

パラメータを反映したスロット（直線）を作成し、モードを終了します。

「寸法を表示」チェックボックス

オンのとき、作成操作中に図面に寸法を表示します。

マウス操作

図面をドラッグして作成します。

1. 図面でドラッグして始点と終点を作成します。



2. 図面で半径分ドラッグしてスロット（直線）を作成します。
