サーフェスの編集機能強化

ver.18で強化されたフィレット、面取り、シェル化、厚み付けは数値を後から変更することができるようになりました。

Basic	Standard	Professional	Civil	Ultimate
-	-	O	O	O

使用方法

1. 「フィレット」「面取り」「シェル化」が設定されている形状を選択します。（ここでは「フィレット」）

2. 「CAD」モードでツールボックス「編集[CAD]」より「フィレット」をクリックします。

3. フィレット部分の基準となっている稜線を選択します。

4. ツールパラメータの「数値」テキストボックスに新しい数値（ここでは現在の「500」から「300」に変更）を入力してフィレットを変更します。


5. フィレットの値が「300」に変更されます。

ツールパラメータ

「数値」テキストボックス

フィレットの数値を入力します。

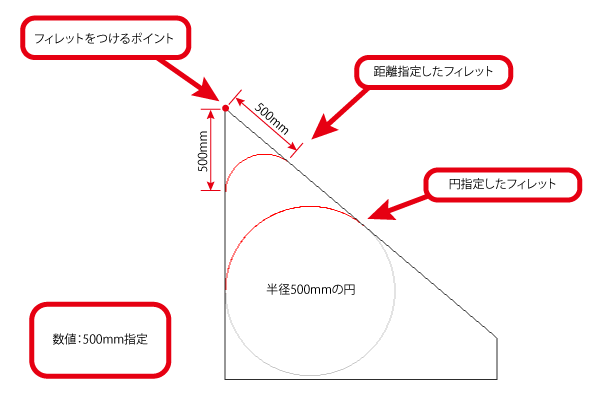

「フィレットの種類」ラジオボタン

「円」

指定した稜線に接続する稜線に、指定した数値を半径とする円が内接する位置にフィレットをつけます。

「距離」

指定した稜線に接続する稜線に、指定位置からの距離でフィレットをつけます

「フィレットを固定」ボタン

形状に設定されているすべてのフィレットを固定して単一の形状とします。後からの編集はできなくなります。

「フィレットを解除」ボタン

変更可能な状態で設定されているフィレットのうち、その稜線が選択されているフィレットを解除します。

「確定」ボタン

フィレットの作成を確定してツールを終了します。

「キャンセル」ボタン

フィレットの作成をキャンセルしてツールを終了します。

注意「Professional」にのみ搭載されています。

注意ver.18で強化しているフィレット、面取り、シェル化、厚み付けを使用してサーフェスを固定していない場合のみこの手順が可能となっています。ver.17までで作成されたサーフェスは固定された状態と同様、再編集はできません。
