「トーラス」

作成[CAD]ツールに「トーラス」を追加しました。

Basic	Standard	Professional	Civil	Ultimate
-	-	O	O	O

使用方法

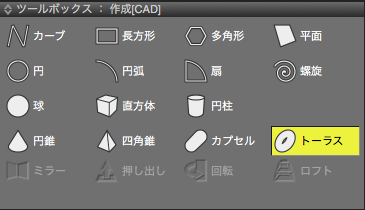

1. 「CAD」モードでツールボックス「作成[CAD]」より「トーラス」をクリックします。

2. 図面をドラッグして最初の円を作成します。

3. 図面をドラッグして円環面（外側の円）の半径を設定します。


ツールパラメータ

「基準面」ボタン

XZ/YZ/XY平面からトーラスを作成する基準となる面を指定します。

マウス操作では最初にドラッグを開始した平面が基準面となります。

「中心」テキストボックス

トーラスの中心の座標を入力します。

「半径1」テキストボックス

トーラスの半径を入力します。

「半径2」テキストボックス

トーラスの外側の円の半径を入力します。

「円環面を内側に作成」チェックボックス

オンのとき、最初に作成した円の内側に円環面（ドーナツ状の部分）を作成します。

「確定」ボタン

トーラスの作成を確定してツールを終了します。

「寸法を表示」チェックボックス

オンのとき、マウス操作で作成中に図面に寸法を表示します。

注意「Professional」にのみ搭載されています。
