「カーブを切断」

交差した複数のカーブをその交点ごとに切断します。

Basic	Standard	Professional	Civil	Ultimate
-	-	O	O	O

使用方法

1. 複数のカーブを選択します。

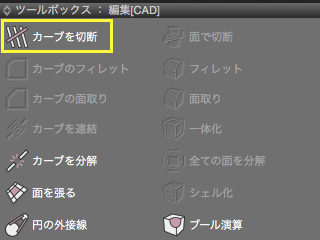

2. 「CAD」モードでツールボックス「編集[CAD]」より「カーブを切断」をクリックします。

3. ツールパラメータで基準面を選択し、「確定」ボタンをクリックします。

4. カーブが交点で切断されます。


ツールパラメータ

「基準面」ボタン

「XY」「YZ」「XZ」ボタンから交点の基準となる面を指定します。

ツールパラメータが表示されるとき、最後にマウス操作した図面に基準面が設定されています。

交点の判断は指定した面に投影された２次元のカーブに対して行われます。

「確定」ボタン

切断を確定してツールを終了します。

注意「Professional」にのみ搭載されています。
