「カーブのフィレット」

カーブの選択した頂点にフィレット（丸め）をつけます。

Basic	Standard	Professional	Civil	Ultimate
-	-	O	O	O

使用方法

1. 形状編集モードでカーブの頂点を選択します。

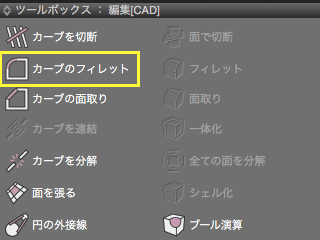

2. 「CAD」モードでツールボックス「編集[CAD]」より「カーブのフィレット」をクリックします。

3. ダイアログに数値を入力します。

4. 指定した数値でフィレットがつけられます。


ダイアログ

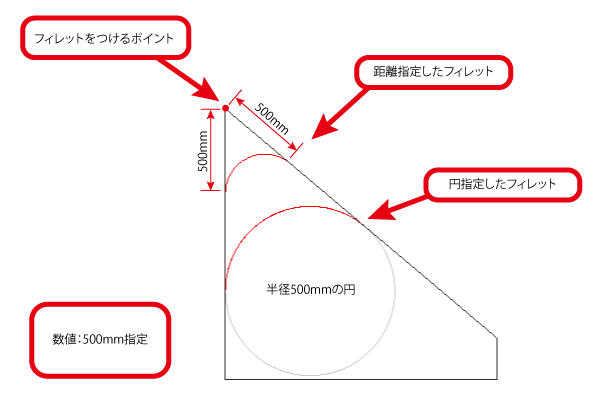

数値は「円」と「距離」のいずれかで指定できます。

「円」

指定した頂点に接続する稜線に、指定した数値を半径とする円が内接する位置にフィレットをつけます。

「距離」

指定した頂点に接続する稜線に、指定位置からの距離でフィレットをつけます。

注意「Professional」にのみ搭載されています。
