「円の外接線」

円に外接するカーブを作成します。

Basic	Standard	Professional	Civil	Ultimate
-	-	O	O	O

使用方法

円と三次元カーソルをむすぶ外接線

1. 円を選択します。

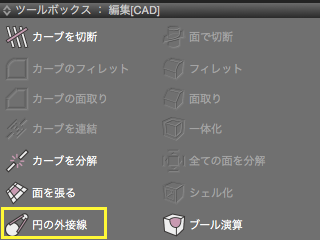

2. 「CAD」モードでツールボックス「編集[CAD]」より「円の外接線」をクリックします。

3. 円と三次元カーソルを結ぶ円の外接線が作成されます。三次元カーソルを移動すると外接線も変化し、クリックで確定します。



２つの円をむすぶ外接線

1. 円を２つ選択します。

2. 「CAD」モードでツールボックス「編集[CAD]」より「円の外接線」をクリックします。

3. ２つの円をむすぶ外接線が作成されます。


注意「Professional」にのみ搭載されています。
