「ブール演算」

２つのNURBS形状のブール演算を行い、形状の「和」「差」「積」からなる形状を作成します。

Basic	Standard	Professional	Civil	Ultimate
-	-	O	O	O

使用方法

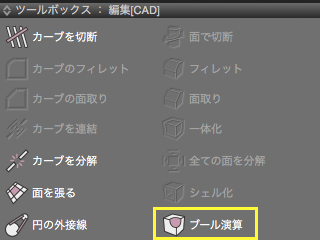

1. ブール演算する形状を１つ選択して「CAD」モードでツールボックス「編集[CAD]」より「ブール演算」をクリックします。

2. ツールパラメータに「対象の形状を選択してください。」と表示されるので、対象とする形状を選択します。

3. ツールパラメータより目的のブール演算手法を選択します。


ツールパラメータ

1「選択していた形状でくり抜く」ボタン

１つ目の形状を２つ目の形状から引いた「差」を作成します。

2「融合（内部の面を削除）」ボタン

２つの形状を融合した「和」を作成します。

3「交差部分の抽出」ボタン

２つの形状の重なった部分を抽出した「積」を作成します。

4「選択した形状でくり抜く」ボタン

２つ目の形状を１つ目の形状から引いた「差」を作成します。

「適用」ボタン

演算結果を適用してツールを終了します。

「キャンセル」ボタン

演算結果をキャンセルしてツールを終了します。

注意「Professional」にのみ搭載されています。

注意対象形状としてNURBS形状以外やパートを選択した場合は、従来のブール演算ツールとなり、結果の形状はポリゴン化されます。
