使用方法

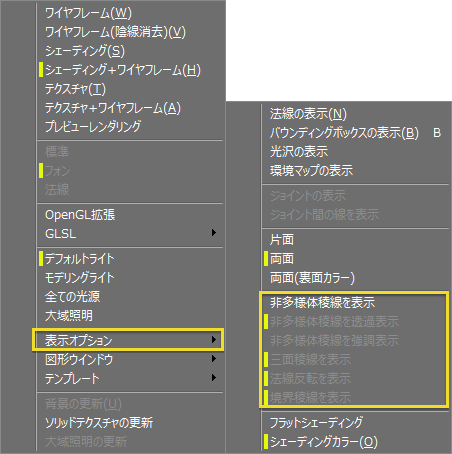

「表示切り替え」ポップアップメニュー>表示オプションより設定します。

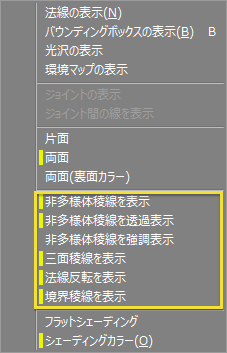

• 表示オプションの非多様体稜線を表示をオンにして下部の設定項目をアクティブにします。

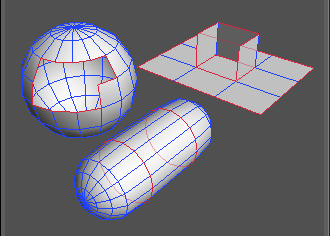

• 三面稜線、法線反転、境界線である稜線がカラー表示されます。


エラー種別

エラーの種別ごとに表示／非表示することができます。

• 三面稜線を表示
  ３つ以上の面と接続している稜線を表示します。

• 法線反転を表示
  法線が反転している面の稜線を表示します。(両面（裏面カラー）と合わせて表示しています。）

• 境界稜線を表示
  １つの面としか接続していない稜線を表示します。


表示方式

非多様体稜線の表示方式を設定できます。

• 非多様体稜線を透過表示
  裏側にある非多様体稜線を透過して表示します。

• 非多様体稜線を強調表示
  非多様体稜線を太線で表示します。


ノート各項目のオンオフ状態はShadeを終了後も維持されます。
