STLエクスポータ

使用方法

「ファイル」メニューの「エクスポート」から「STL…」を選択してエクスポートします。

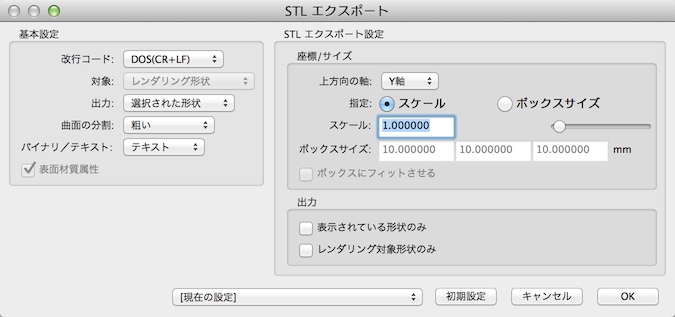

●「STLエクスポート設定」ダイアログボックス

「サイズ」グループ

「スケール」ラジオコントロール

オンにすると、元のサイズに対して、「スケール」コントロールで指定した倍率で拡大縮小(0.001-100倍)を行います。

「ボックスサイズ」ラジオコントロール

オンにすると、指定したボックスサイズに収まるように、自動で縮小して出力します。

「ボックスにフィットさせる」チェックボックス

ボックスサイズ指定時のみ有効です。

指定したボックスサイズより出力形状のサイズが小さい場合、指定サイズにフィットするように拡大して出力します。

「出力」グループ

「表示されている形状のみ」チェックボックス

図面ウィンドウで表示されている形状のみを出力します。

「レンダリング対象形状のみ」チェックボックス

レンダリング対象になっている形状のみを出力します。

双方にチェックがついている場合は、両方の条件を満たす形状のみが出力対象となります。

注意カメラやライトは出力されません。

注意形状の厚みの有無や、ソリッド(面の裏表の整合性)チェック、面のリダクションによる最適化は行いません。

注意出力した面の総数は、メッセージウインドウに表示されます。3Dプリンタの面数制限に対するチェック用です。
