Shade3Dの画面構成

ここではShade3Dの画面の各部の名称と機能を説明します。

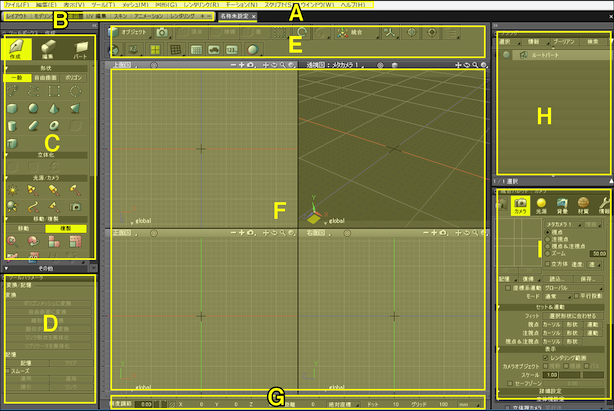

Shade3Dを起動すると、標準では次のような画面が表示されます。

Ａ:メニューバー、B:ワークスペースセレクタ、C:ツールバー、D:ツールパラメータ、E:コントロールバー、F:図形ウインドウ、G:ステータスバー、H:ブラウザ、I:統合パレット

メニューバー

メニューバーには、Shade3Dを操作するためのメニューが表示されます。

参照 メニューバー

ワークスペースセレクタ

あらかじめ用意されているワークスペースを切り替えます。ユーザーがカスタマイズしたワークスペースを保存したり呼び出したりすることもできます。
標準では、次のワークスペースが登録されています。

レイアウト

上部に「透視図」が表示され、下部に「ShadeExplorer」が表示されます。形状の配置や表面材質、背景などを設定する場合に使用します。

モデリング

「透視図」が１画面で表示されます。図面が大きく表示され、モデリングする場合に便利です。

四面図

従来のShade3Dと同様に図面は４つに分割され、「上面図」「正面図」「透視図」「右面図」を表示します。3方向からの操作と、透視図の状態を確認しながら作業する場合に使用します。

UV編集

左側に「UV」、右側に「透視図」が表示されます。UVの設定、透視図で編集操作を行う場合に使用します。

アニメーション

上部に２つの図面（左に「上面図」、右に「透視図」）が表示され、下部にアニメーションを制御する「モーション」ウインドウが表示されます。アニメーションの設定を行う場合に使用します。

レンダリング

透視図が左右２画面で表示され、左側がプレビューレンダリング、右側がワイヤフレームで表示されます。レンダリング前の確認を行ったり、簡単な修正を行う場合に便利です。

ツールボックス

ツールボックスには、主に形状を作成、編集するための機能（ツール）が収録されており、「作成」「編集」「パート」タブに分かれています。

参照 ツールボックス

ツールパラメータ

ツールパラメータには、ツールボックスで選択したツールのパラメータを表示、編集するためのウインドウです。また、作成済みの形状のタイプを変換したり、記憶ツールを使用して形状を編集することも可能です。

参照 ツールパラメータ

コントロールバー

編集モードの切り替えやマニピュレータ、スナップ、作業平面、立体視などの図形ウインドウに関する様々な設定を行います。

参照 コントロールバー

図形ウインドウ

ツールボックスで選択したツールを使って形状を作成、編集するためのウインドウです。

参照 図形ウインドウ

ステータスバー

3次元カーソルの位置や3次元カーソルの原点からの距離などを表示します。

参照 ステータスバー

ブラウザ

作成中の3Dシーンで扱う様々な要素を階層構造で管理します。形状の変更や削除、ジョイントの構造の組み合わせ、形状の属性設定、形状の表示／非表示の切り替え、名前による形状の検索などが行えます。

参照 ブラウザ

統合パレット

カメラ、無限遠光源、背景、表面材質などの操作や情報の表示を行うウインドウが収録されています。

参照 統合パレット

ShadeExplorer

Shade3Dにあらかじめ付属するサンプル形状や表面材質、背景、イメージなどをカタログ形式で表示し、シーンへの配置や表面材質の設定などを行います。ユーザーが新規にカタログを作成することも可能です。

参照 ShadeExplorer

「モーション」ウインドウ

「モーション」ウインドウは、アニメーションの作成時にシーン内のすべてのジョイントを一括管理し、シーケンスに沿ったジョイント値の設定を行います。

参照 「モーション」ウインドウ

イメージウインドウ

レンダリングの結果や途中経過のイメージを表示します。レンダリング方式やサイズなどのレンダリング全般の設定や作成したイメージの保存もここから行います。

参照 イメージウインドウ
