スイープ曲面上方向設定

Basic	Standard	Professional
O	O	O

スイープ曲面で三次元的な曲線を基準とするとき、従来は自然な曲面となるように自動でロール回転が適用されていましたが、これを軸方向に固定する機能を追加しました。
道路面など、生成される面を傾けたくない場合に活用することができます。

インターフェイス「形状情報」ウインドウ（「スイープ曲面」選択時） > 「スイープ曲面属性」

スイープ曲面属性

「方向制御する」チェックボックス

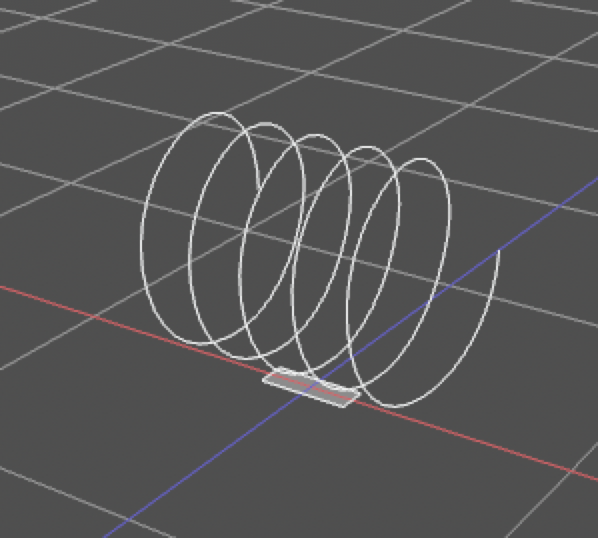

オン: 「基準線」の接線変化に応じて「断面」の向きを変化させながらスイープします。向きの変化方法は「上方向」ポップアップメニューから選択します。; 左：基準線と断面右：方向制御（自動ロール）でのスイープ曲面
オフ: 「断面」を無回転のままスイープします。; 左：基準線と断面右：方向制御なしでのスイープ曲面

「上方向」ポップアップメニュー

「方向制御する」チェックボックスがオンのとき、有効となります。

上方向を選択します。「X」、「Y」、「Z」、「自動ロール」から選択します。
