線形状、円の「面」の設定

Basic	Standard	Professional
O	O	O

線形状、円の形状情報ウインドウに「面」チェックボックスを追加しました。
オフにすることで、閉じた線形状、円の面を非表示にすることができます。
作図の際に、面を持たない閉じたラインを扱うことができるようになりました。
掃引体、回転体では、上面、底面が不要な際にオフにすることでポリゴン数の削減をすることができます。

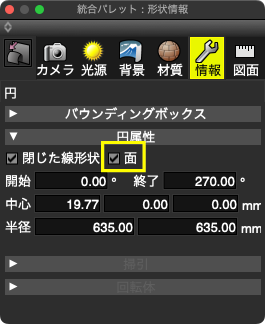

インターフェイス「形状情報」ウインドウ（線形状または円を選択時） > 「面」チェックボックス

閉じた線形状

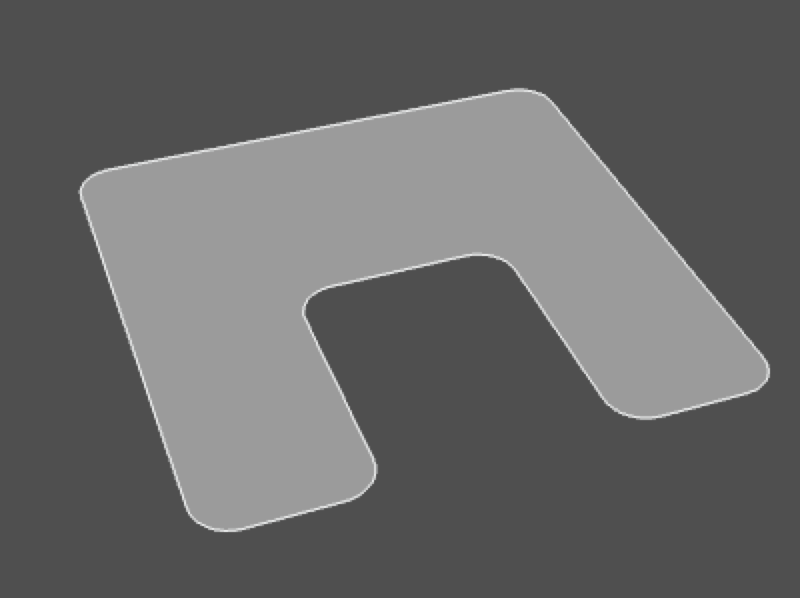

「面」チェックボックス: 「閉じた線形状」チェックボックスがオンのとき、有効となります。; オンのとき、面を生成します。; オフのとき、面を生成しません。; 左：オン右：オフ

閉じた線形状の掃引体

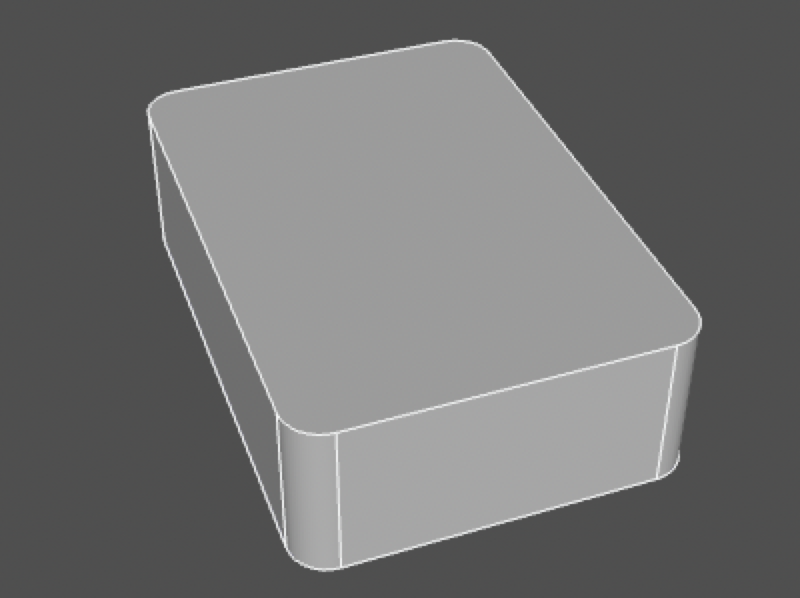

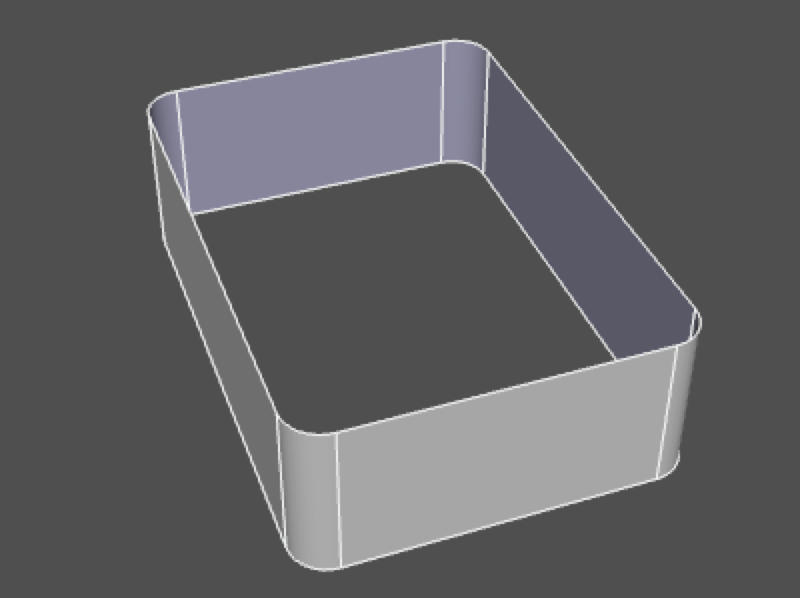

「面」チェックボックス: 「閉じた線形状」チェックボックスがオンのとき、有効となります。; オンのとき、上面と底面を生成します。; オフのとき、面を生成しません。; 左：オン右：オフ

閉じた線形状の回転体

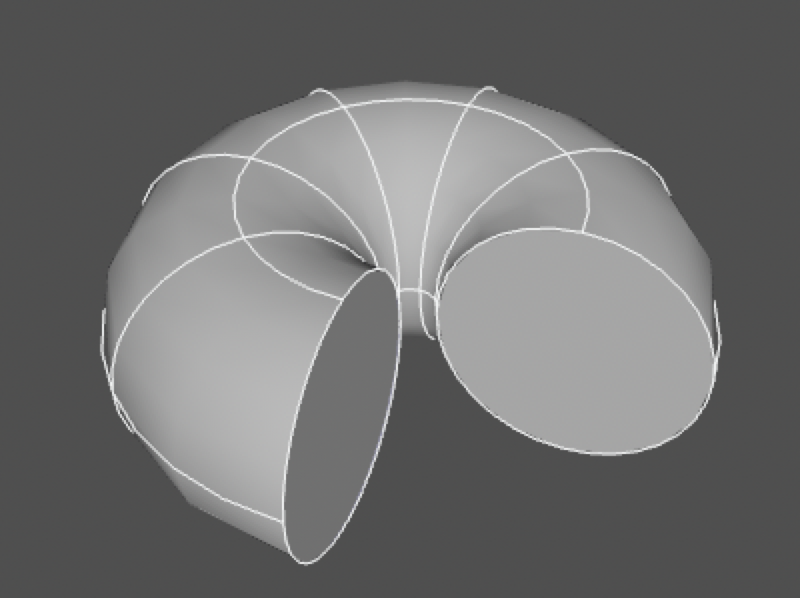

「面」チェックボックス: 「閉じた線形状」チェックボックスがオンのとき、有効となります。; オンのとき、上面と底面を生成します。; オフのとき、面を生成しません。; 左：オン右：オフ

円

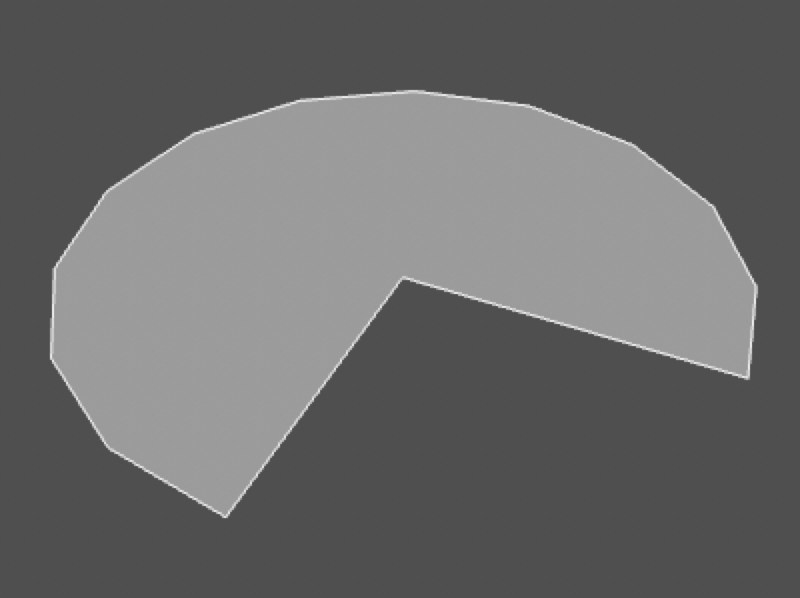

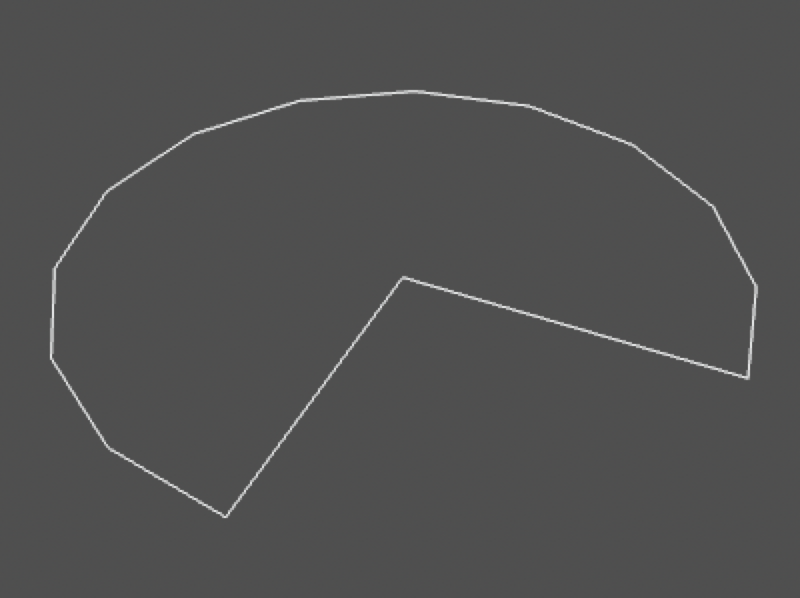

「面」チェックボックス: 「閉じた線形状」チェックボックスがオンのとき、有効となります。; オンのとき、面を生成します。; オフのとき、面を生成しません。; 左：オン右：オフ

メタバース利用時などのポリゴン数削減として

掃引体や回転体をリアルタイム系で使用する場合、これまではポリゴン数削減のために事前にポリゴン化して不要な面を削除していましたが、本機能を使用することで事前のポリゴン化の必要がなくなり、曲面の分割数も出力時に調整することが可能となりました。

従来の掃引体と出力準備

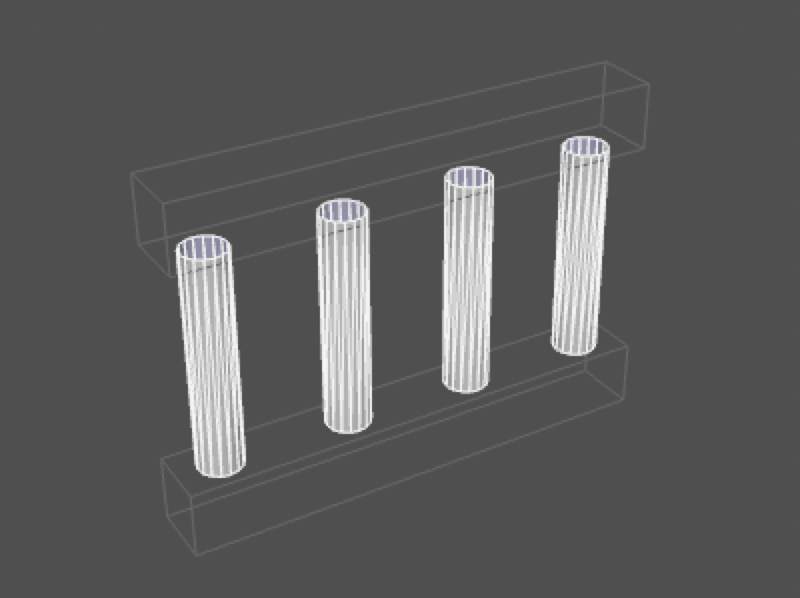

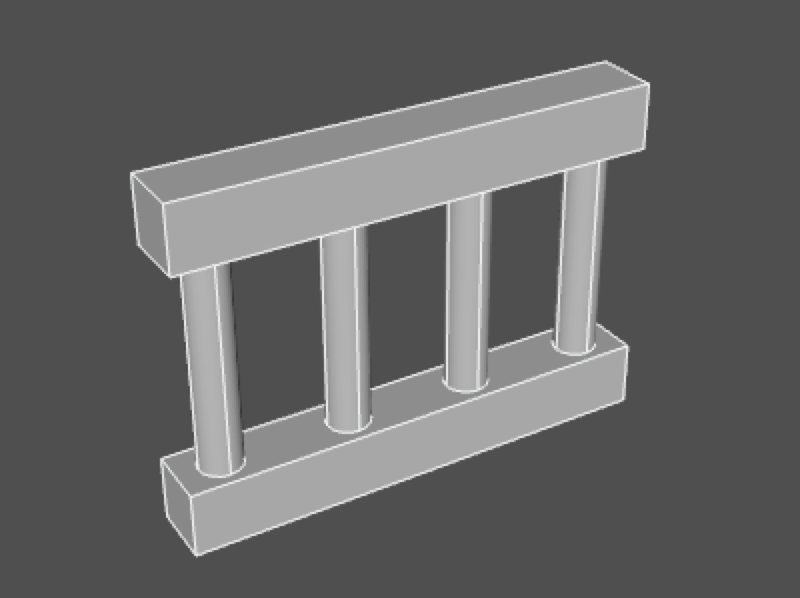

左：単純な掃引体の組み合わせ右：上下の不要な面をポリゴン化して削除

面チェックボックスを使用した掃引体と出力準備

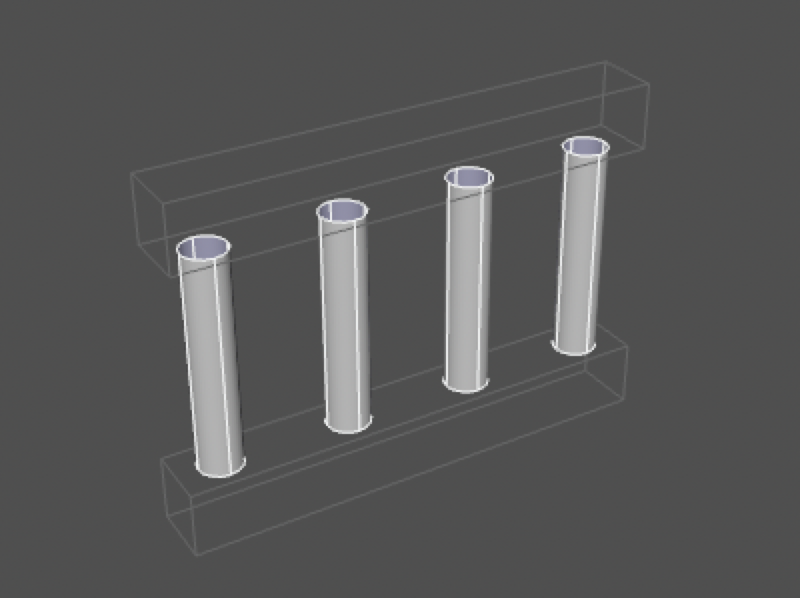

左：単純な掃引体の組み合わせ右：面のチェックボックスをオフにして調整
